EMP Centauri E.Lite Class Multischalter MS 9/32 EEU-14

Product information

EMP Centauri E.Lite Class Multischalter 9/32 EEU-14


Stand-alone Multischalter mit passivem oder aktivem Terrestrik-eingang die gewöhnlich für Anwendung mit Quattro LNB projektiert sind alle Schalter und Multischalter für mehr als 1 Sattellite sind mit DiSEqC 2.0 oder niedrigere Version kompatibel


EMP Centauri E.Lite Class Multiswitch MS9/32EEU-14


  • 9in/32out Standalone Multiswitch für den Empfang von Signalen des terrestrial Broadcasting und 1 Satellite (4 SAT IF inputs) für bis zu 32 Teilnehmer
  • Umschaltbar active/passive terrestrial Eingang
  • 12V DC Empfang für optionalen  terrestrischen Vorverstärker
  • Externes Netzteil liegt der Lieferung bei.

Technische Daten:

  • automatischer Abschalter der LNB-Spannung
  • Kurzschluss-Sicherung (12/18V;0/22KHz)
  • universal passiv und aktiv wählbar
  • 9in/32out mit Netzteil
  • DiSEqC 2.0
  • stand alone
  • Newline
  • quattrotauglich

Product description:

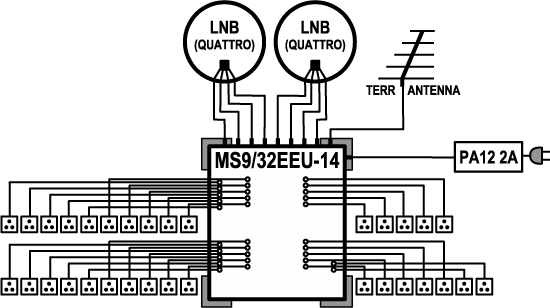

  • 9in/32out standalone multiswitch for distribution of signals from terrestrial broadcasting and 2 satellites (8 SAT IF inputs) for up to 32 users.
  • Switchable active/passive terrestrial input. 12V DC supply for optional terrestrial preamlifier. External power supply (included).
  • For use with Quattro LNB only!
  • Parameter Condition Value
  • Frequency range LNB inputs 950-2150 MHz
  • Terr. input 5-862 MHz (passive)
  • 40-862 MHz (active)
  • Outputs 5-2150 MHz (passive)
  • 40-2150 MHz (active)
  • Control  DiSEqC 1.0 (2.0)
  • Insertion loss Sat. 10 dB (950 MHz) - 0 dB (2150 MHz)
  • Terr. passive 30 ± 4 dB
  • Terr. active 3 ± 4 dB
  • Sat. inputs isolation Between V/H polarisations 25 dB min
  • Between low/high bands 25 dB min
  • Between sat. systems 30 dB min
  • Maximum input level* Sat. 90 dBµV avg**
  • Terr. 110 dBµV avg (passive)
  • 85 dBµV avg (active)
  • Maximum output level* Sat. 85 dBµV avg
  • Terr. 80 dBµV avg (passive)
  • 82 dBµV avg (active)
  • Power consumption From each receiver 70 mA (18 V)
  • From external power supply 11 W (passive)
  • 13 W (active) + LNB
  • Terr. preamplifier supply   150 mA max (12 V DC)
  • Dimensions (w,d,h)   35.5 x 35.0 x 5.0 cm
  • Temperature range   -25 ~ +50 °C

*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]

**Max. input level increases when input attenuator is used. The given value is valid for no attenuation.
