Inverto Unicable II LNB IDLU-32UL412-UNBRR-OPP für bis zu 32 Teilnehmer Der Inverto Unicable II LNB ermöglicht Satelliteninstallationen mit bis zu 32 Satellitenreceivern (Teilnehmer) über ein Koaxialkabel. Unter Nutzung der EN50494/ EN50607 Protokolle erhält man so Zugang zu einer unbegrenzten Zahl an Transponder (dynamischer Modus). Alternativ kann der Inverto LNB so konfiguriert werden, dass er eine fest vorgegebene Transponder auf ZF-Frequenz Zuweisung bietet (statischer Modus). Auf diese Weise kann eine unbegrenzte Anzahl von Receivern mit dem LNB verbunden werden die durch die digital Channel-Stacking Technologie mit bis zu 32 Transpondern (oder mehr, abhängig von der Bandbreite der gewünschten Transponder) versorgt werden. Der Inverto Unicable II LNB wird durch einen angeschlossenen Sat-Receiver oder über ein externes Netzteil und den Power Inserter mit Strom versorgt (nur falls der Receiver nicht genügend Strom zum Betrieb des LNB liefert). Hauptmerkmale: Geringes Phasenrauschen DVB-S2 (HDTV) kompatibel Geringe Rauschzahl Sehr hohe Kreuzpolarisationsisolierung Programmierbarer statischer Modus mit Frequenz-Zuweisung (Programmer separat erhältlich) Antennenjustier Modus Technische Daten: Eingangsfrequenzbereich: Satellit: 10.7 - 12.75 GHz Rauschzahl (Rauschmass/Noise Figure) 1 dB max. LO Frequenz 10,4 GHz LO Anfangsgenauigkeit +/- 1.0 MHz LO Temperaturdrift +/- 2.5 MHz Phasenrauschen (bei 10 kHz) - 80 dBc / Hz Unicable Konversionsgewinn 55 dB Min. Verstärkungswelligkeit +/- 0.75 dB/UB Spiegelfrequenzunterdrückung 40 dB Min. Kreuzpolarisationsisolierung 22 dB Min. 1dB Kompressionspunkt (am Ausgang) 0 dBm min. Ausgang VSWR 2.5 : 1 max. Ausgangsimpedanpedanz 75 Ohm User Band (Kanal) Bandbreite konfigurierbar, 10-64MHz (standardmäßig 36MHz) Kanalisolierung (Channel Isolation) 25 dB Min. Unicable Steuersignale (Unicable Control Signals) DiSEqC1.x/DiSEqC2.x, EN50494/EN50607 DC Stromaufnahme (DC Power) 400mA@13.5V Betriebstemperatur - 30°C~ + 60°C Hersteller Art. Nr.: IDLU-32UL42-UNBOO-OPP User Band Frequenzen (Kanäle) bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle CH1 1210MHz (EN50494+EN50607) CH2 1420MHz (EN50494+EN50607) CH3 1680MHz (EN50494+EN50607) CH4 2040MHz (EN50494+EN50607) CH5 984MHz (EN50494+EN50607) CH6 1020MHz (EN50494+EN50607) CH7 1056MHz (EN50494+EN50607) CH8 1092MHz (EN50494+EN50607) CH9 1128MHz (EN50607) CH10 1164MHz (EN50607) CH11 1256MHz (EN50607) CH12 1292MHz (EN50607) CH13 1328MHz (EN50607) CH14 1364MHz (EN50607) CH15 1458MHz (EN50607) CH16 1494MHz (EN50607) CH17 1530MHz (EN50607) CH18 1566MHz (EN50607) CH19 1602MHz (EN50607) CH20 1638MHz (EN50607) CH21 1716MHz (EN50607) CH22 1752MHz (EN50607) CH23 1788MHz (EN50607) CH24 1824MHz (EN50607) CH25 1860MHz (EN50607) CH26 1896MHz (EN50607) CH27 1932MHz (EN50607) CH28 1968MHz (EN50607) CH29 2004MHz (EN50607) CH30 2076MHz (EN50607) CH31 2112MHz (EN50607) CH32 2148MHz (EN50607) Erklärung: EN50494 = steuerbar über unicable-taugliche Receiver (Unicable I) EN50607 = steuerbar über JESS-taugliche Receiver (Unicable II)
Dieses professionelle Einkabel-LNB von GT-Sat (GT-S1dCSS24) kann bis zu 25 Receiver (24 SCR-taugliche Receiver und 1 herkömmlicher Sat-Receiver) direkt versorgen. Das GT-S1dCSS24 LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Das GT-S1dCSS24 LNB unterstützt auch die Funktion EN50494+, mit der die Installation auf bis zu 16 Receiver, welche nur nach EN50494 arbeiten, erweitert werden kann. Zusätzlich ermöglicht der Legacy-Ausgang den Anschluss eines herkömmlichen Receivers. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Artikelmerkmale: Mod. GT-S1dCSS24 SCR (Satellite Channel Router) / Einkabel LNB 1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 1x Legacy Ausgang für einen Standard SAT Receiver Rauschmaß: 0.1dB (typ.) Gain Legacy port: 57 - 61dB Gain SAT-SCR port: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Flatness (Legacy-Port): +/- 0.5dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Gain Variation (Legacy-Port): 4dB over temp. Cross-Pol Isolation >25dB over temp. Legacy control: DiSEqC 1.0 Communication SCR-Port: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption Legacy-Port: 90mA Power Consumption SCR-Port: 300mA Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ
Inverto Unicable II IDLU-UWT110-CUO1O-32P 5/32 Multischalter + 2X Wideband LNBs Der Unicable II IDLU-UWT110-CUO1O-32P Multischalter 5/32 ist für die Verwendung mit 2 Wideband LNB's programmiert und wird mit 2 Inverto Pro Wideband LNBs ausgeliefert. Für Innen- und Außeninstallationen geeignet. *Programmiergerät nicht enthalten, separat als Zubehör erhältlich. Eingänge: 4 x Satelliten-ZF-Eingänge vom Quattro LNB oder 2 Breitband LNBS 1 x UHF / VHF Eingang für Terrestrische Antennen Ausgänge: 4 x Satelliten-ZF-Durchschleif-Ausgänge 1 x Terrestrischer Durchschleif-Ausgang 1x Legacy-Ausgang, welcher nach Empfang eines EN50494/EN50607 Signals in den Unicable Modus schaltet kombiniertes Terrestrisches Signal 1x Unicable2-Ausgang (dCSS/EN50607) im dynamischen Modus mit max. 32 User Bands und kombiniertem terrestrischem Signal Steuerungsprotokoll: DiSEqC1.x/DiSEqC2.0, EN50494/EN50607 HF Isolierung: Satellit/Satellit ZF 25dB Min. Satellit/Terrestrisch 25dB Min. Satellitenkanal/ Kanal (User Bands) 28dB Min. LO Phasenrauschen @1 KHz: - 80 Max. dBc/ Hz, @10 KHz: - 92 Max. dBc/ Hz, @100 KHz: - 96 Max. dBc/ Hz, @1 MHz: - 104 Max. dBc/ Hz Systemphasenrauschen 1.5 Grad Max. Eingang/Ausgang VSWR 2.5 : 1 Eingangs-/ Ausgangsimpedanz 75 Ù (F-Anschluss) Legacyausgang Umschaltung V/L=>13V/0kHz , V/H=>13V/22kHz, H/L=>18V/0kHz , H/H>18V/22kHz LNB Stromzufuhr max. 300 mA @ 13 ~ 18 V DC Stromaufnahme 450mA @13Vdc [max.] Betriebstemperatur - 30 ~ + 60 °C Maße 113.50 x 110.50 x 20.80(H x B x T) mm Lieferumfang: 1x Inverto Unicable II IDLU-UWT110-CUO1O-32P Multischalter 5/32 2x Inverto Pro Wideband LNBs 1x AC/DC Netzteil 1x Powerinserter Bedienungsanleitung
Dieses professionelle Einkabel-LNB von GT-Sat (GT-S3dCSS24) kann bis zu 27 Receiver (24 SCR-taugliche Receiver und 3 herkömmliche Sat-Receiver) direkt versorgen. Das GT-S3dCSS24 LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Das GT-S3dCSS24 LNB unterstützt auch die Funktion EN50494+, mit der die Installation auf bis zu 16 Receiver, welche nur nach EN50494 arbeiten, erweitert werden kann. Zusätzlich ermöglicht jeder der 3 Legacy-Ausgänge den Anschluss eines herkömmlichen Receivern. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Artikelmerkmale: Mod. GT-S3dCSS24 SCR (Satellite Channel Router) / Einkabel LNB 1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 3x Legacy Ausgang für bis zu 3 Standard SAT Receiver Rauschmaß: 0.1dB (typ.) Gain Legacy port: 57 - 61dB Gain SAT-SCR port: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Flatness (Legacy-Port): +/- 0.5dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Gain Variation (Legacy-Port): 4dB over temp. Cross-Pol Isolation >25dB over temp. Legacy control: DiSEqC 1.0 Communication SCR-Port: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption Legacy-Port: 90mA Power Consumption SCR-Port: 300mA Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ
Gigablue Ultra SCR-LNB 24 SCR - 2 Legacy UHD 4K Unicable LNB 0.2dB Dieser LNB gehört zu unserer innovativen und preisgekrönten Unicable LNB-Serie (Einkabellösung). Der LNB ist für UHD-Übertragungen geeignet und bietet exzellente Rauschzahlwerte. Mit Gigablue Ultra SCR-LNB Einkabel-LNB können Sie bis zu 26 Receiver/Tuner mit Signal versorgen. Mit dem SCR Ausgang lassen sich bis zu 24 Tuner nutzen. Das Signal ist beliebig aufsplittbar. Mit den 2 Legacy Anschlüssen können Sie auch noch Receiver nutzen, die nicht Unicablefähig sind. Hauptmerkmale: Geringes Phasenrauschen Geringes Rauschmaß Geringer Stromverbrauch Hohe Fequenzstabilität Technische Daten: 1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 2x Legacy Ausgang für bis zu 2 Standard SAT Receiver Gain Legacy port: 57 - 61dB Rauschmaß (Störfaktor): 0.1dB (typ.) Gain SAT-SCR port: 42 - 62dB Gain Flatness: +/- 0.5dB / 26MHz over temp. Gain Variation: 4dB over temp. ausziehbarer Wetterschutz Cross-Pol Isolation: >22dB over temp. Legacy control: DiSEqC 1.0 Image Rejection: >40dB over temp. Temp.Bereich: -40°C bis + 65°C Power Consumption Legacy port: 100mA Power Consumption SAT-SCR port: 300mA Feed Ø 40mm Feed Lengh: 42mm HDTV & DVB-S2 kompatibel Low Band LO: 9.75 GHz High Band LO: 10.6 GHz User Bands: 1210, 1420, 1680, 2040, 1005, 1050, 1095, 1140, 1260, 1305, 1350, 1475, 1520, 1565, 1610, 1725, 1770, 1815, 1860, 1905, 1950, 1995, 2085, 2130 MHz Lieferumfang: 1x Gigablue Ultra Unicable LNB 24 SCR - 2 Legacy 1x Montage-Hilfe für F-Stecker
Inverto IDLU-UST110-CUO8O-32PP Unicable II Multischalter - 8x16 Unicable II / Legacy / Terrestrisch - Der IDLU-UST110-CUO8O-32PP ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 8 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Der IDLU-UST110-CUO8O-32PP ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 8 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Ein Status-LED in der Nähe jedes Ausgangs informiert über den jeweiligen Betriebsmodus dieses Anschlusses. (grün = Legacy Modus, grün blinkend = UnicableII Modus, rot/grün blinkend = Diagnosefunktion) Für Innen- und Außeninstallationen (IP54) geeignet Programmiergerät nicht enthalten, separat als Zubehör erhältlich Type: Multiswitch LNB Anschluss: Quattro, Wideband Unicable Standard: En50494, EN50607 Userbands: 4x 16 Userbands Programmierbar: Ja Unicable Outputs: 4x Unicable / Legacy (Switched) Legacy Outputs: 4x Unicable / Legacy (Switched) Stromaufnahme: 600 mA ~ 900 mA @10 VDC ~ 20 VDC max. Zusätzliches Netzteil erforderlich: 18 Watt Netzteil direkt, 65 Watt Netzteil (Bei Kaskadierung), Power Inserter 18 Watt Netzteil Eingangsfrequenzbereich: Satellit Quattro LNB: 950 MHz ~ 2150MHz (Standard) Wideband LNB: 300 MHz ~ 2350MHz Eingangsfrequenzbereich: terrestrisch 47 MHz ~ 862 MHz Eingänge 4x ZF Eingänge: Für 1x Quattro LNB (Standard) Oder 2x Wideband LNBs 1x UHF/VHF Eingang für terrestrische Antenne Ausgänge 4x Durchschleifausgänge für Satelliten ZF 1x Durchschleifausgang für terrestrische Signale Ausgänge: 8x Universal (Legacy), Standardmäßig beim Einschalten, automatische Umschaltung auf Unicable II™ nach Empfang von EN50494/EN50607 Kommandos. Mit kombinierten terrestrischen Signal. Eingangsleistungsbereich: -50 dBm ~ -5 dBm Ausgangssignalpegel (AGC): -25 dBm (83 dBuV) HF Isolierung: Satellit/terrestrisch (Eingang) 25 dB min. HF Isolierung: Satellit/Satellit (Eingang) 25 dB min. HF Isolierung: Satellitenkanal/Kanal (UBs, Ausgang) 28 dB min. Durchschleifverlust: Satellit 4dB max. (Verlust) Durchschleifverlust: Terrestrisch 8 dB max. (Verlust) [Verstärkung = OFF] 8 dB min. (Gewinn) [Verstärkung = ON] Verstärkung: Unicable II™ (dCSS) Ausgang (AGC aus) 25 dB min Verstärkung: Terrestrisches Signal -27 dB [Verstärkung = OFF] 9 dB [Verstärkung = ON] Systemphasenrauschen: 1.5° max. Steuerungsprotokolle: EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V + 0 kHz/22 kHz Legacy-Ausgang-Umschaltung: V/L => 13 V/0 kHz , V/H => 13 V/22 kHz H/L => 18 V/0 kHz , H/H => 18 V/22 kHz Eingangs-/Ausgangsimpedanz: 75 Ω (F-Typ) LNB Spannungsversorgung: 500 mA max. @ 18 VDC Stromaufnahme: 1200 mA @ 19 VDC (ohne Last) Betriebstemperatur: -20 °C ~ +50 °C IP-Schutzklasse: IP54 Maße: (L x B x H) 210 mm x 146 mm x 3.7 mm Gewicht 500 g Unicable II™ (dCSS) Kanal-Spezifikationen User Band (Kanal) Bandbreite 46 MHz, programmierbar 10 MHz ~ 80 MHz User Band (Kanal) Verstärkungswelligkeit 3 dB max. User Band (Kanal) Frequenzen Unicable II™ dynamische User Bands am Ausgang (Standard): CH1: 1210MHz EN50607+EN50494 (dCSS+SatCR) CH2: 1420MHz EN50607+EN50494 (dCSS+SatCR) CH3: 1680MHz EN50607+EN50494 (dCSS+SatCR) CH4: 2040MHz EN50607+EN50494 (dCSS+SatCR) CH5: 985MHz EN50607+EN50494 (dCSS+SatCR) CH6: 1050MHz EN50607+EN50494 (dCSS+SatCR) CH7: 1115MHz EN50607+EN50494 (dCSS+SatCR) CH8: 1275MHz EN50607+EN50494 (dCSS+SatCR) CH9: 1340MHz EN50607 (dCSS) CH10: 1485MHz EN50607 (dCSS) CH11: 1550MHz EN50607 (dCSS) CH12: 1615MHz EN50607 (dCSS) CH13: 1745MHz EN50607 (dCSS) CH14: 1810MHz EN50607 (dCSS) CH15: 1875MHz EN50607 (dCSS) CH16: 1940MHz EN50607 (dCSS) * Unbenutzte Ports mit galvanisch getrennten 75 Ohm Abschlusswiderständen terminieren
Inverto Unicable II LNB IDLU-32L410-BMR1L-1PN für bis zu 33 Teilnehmer Highlights: Bis zu 32 Teilnehmer über 1-3 Leitungen 1x zusätzlichen Legacy Ausgang Unicable EN 50494 (SCR) + EN 50607 (dCSS) Rauschmaß 0,1 dB typ. Signalverstärkung 67 dB Ausziehbarer Wetterschutz für F-Anschlüsse Beständig gegen Hitze und Kälte Technische Daten: Betriebsspannung: 11,5 - 19 V DC Eingangsfrequenz: 10, 7 - 12,75 GHz Grundverstärkung: 55 dB (max.) Anzahl der Ausgänge: 3 x SCR/dCSS + 1 x Legacy Stromaufnahme: 350 mA @13,5 V (32 UBs) Temperaturbereich: -30°C ~ +70°C User Band Frequenzen (Kanäle) bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle CH1 1210MHz (EN50494+EN50607) CH2 1420MHz (EN50494+EN50607) CH3 1680MHz (EN50494+EN50607) CH4 2040MHz (EN50494+EN50607) CH5 984MHz (EN50494+EN50607) CH6 1020MHz (EN50494+EN50607) CH7 1056MHz (EN50494+EN50607) CH8 1092MHz (EN50494+EN50607) CH9 1128MHz (EN50607) CH10 1164MHz (EN50607) CH11 1256MHz (EN50607) CH12 1292MHz (EN50607) CH13 1328MHz (EN50607) CH14 1364MHz (EN50607) CH15 1458MHz (EN50607) CH16 1494MHz (EN50607) CH17 1530MHz (EN50607) CH18 1566MHz (EN50607) CH19 1602MHz (EN50607) CH20 1638MHz (EN50607) CH21 1716MHz (EN50607) CH22 1752MHz (EN50607) CH23 1788MHz (EN50607) CH24 1824MHz (EN50607) CH25 1860MHz (EN50607) CH26 1896MHz (EN50607) CH27 1932MHz (EN50607) CH28 1968MHz (EN50607) CH29 2004MHz (EN50607) CH30 2076MHz (EN50607) CH31 2112MHz (EN50607) CH32 2148MHz (EN50607) Erklärung: EN50494 = steuerbar über unicable-taugliche Receiver (Unicable I) EN50607 = steuerbar über JESS-taugliche Receiver (Unicable II)
Dieses professionelle Einkabel-LNB von GT-Sat (GT-dLNB2T) kann bis zu 32 Receiver (24 SCR-taugliche Receiver) direkt versorgen. Der DVB-T/T2 Eingang ermöglicht Ihnen zusätzlich die Einspeisung von terrestrischen Signalen. Das GT-dLNB2T LNB ermöglicht den Anschluss von bis zu 32 Teilnehmern mit zwei Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Benötigen Sie nur 16UB's so kann der 2. Ausgang am LNB im Legacy-Modus betrieben werden und es kann ein herkömmlicher Receiver angeschlossen werden. Eine Programmierung hierfür ist nicht notwendig, die Umschaltung erfolgt völlig automatisch. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Der LNB kann auch im statischen Modus betrieben werden, was ihn in eine winzige Kopfstation verwandelt. In diesem Modus legen Sie fest welche statischen 16 Sender Sie übertragen wollen. Diese 16 Sender stehen dann allen Teilnehmern mit herkömmlichen Receivern zur Verfügung.Zum Einstellen des statischen Modus benötigen Sie das optional erhältliche GT-dC2 dController um den LNB zu programmieren. Artikelmerkmale: Mod. GT-dLNB2T SCR (Satellite Channel Router) / Einkabel LNB 1x SCR Ausgang für bis zu 16 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 1x SCR/Legacy Ausgang für bis zu 16 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) oder 1 Teilnehmer mit herkömmlichen Receiver 1x DVB-T/T2 Eingang Rauschmaß: 0.1dB (typ.) Gain: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Cross-Pol Isolation >25dB over temp. Communication: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption: 4,70W Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 1210 MHZ CH02: 1420 MHZ CH03: 1680 MHZ CH04: 2040 MHZ CH05: 985 MHZ CH06: 1050 MHZ CH07: 1115 MHZ CH08: 1275 MHZ Ch09: 1340 MHZ CH10: 1485 MHZ CH11: 1550 MHZ CH12: 1615 MHZ CH13: 1745 MHZ CH14: 1810 MHZ CH15: 1875 MHZ CH16: 1940 MHZ
Dieses professionelle Einkabel-LNB von GT-Sat (GT-dLNB1T) kann bis zu 24 Receiver (24 SCR-taugliche Receiver) direkt versorgen. Der DVB-T/T2 Eingang ermöglicht Ihnen zusätzlich die Einspeisung von terrestrischen Signalen. Das GT-dLNB1T LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Der LNB kann auch im statischen Modus betrieben werden, was ihn in eine winzige Kopfstation verwandelt. In diesem Modus legen Sie fest welche statischen 32 Transponder (Nachbartransponderbelegung) Sie übertragen wollen. Diese 32 Transponder stehen dann allen Teilnehmern mit herkömmlichen Receivern zur Verfügung.Zum Einstellen des statischen Modus benötigen Sie das optional erhältliche GT-dC2 dController um den LNB zu programmieren. Artikelmerkmale: Mod. GT-dLNB1T SCR (Satellite Channel Router) / Einkabel LNB 1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 1x DVB-T/T2 Eingang Rauschmaß: 0.1dB (typ.) Gain: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Cross-Pol Isolation >25dB over temp. Communication: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption: 4,70W Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ
Mit diesem LNB haben Sie die Möglichkeitam vergoldetenAnschluss bis zu 4 unicable-taugliche Receiverzu betreiben.Zusätzlich verfügt das LNB über zwei weitere Ausgänge für Receiver ohne Unicable. Technische Daten: Low Band Input Frequency Range 10.7~11.7 GHz LO Frequency 9.75 GHz High Band Input Frequency Range 11.7~12.75 GHz LO Frequency 10.6 C+Hz LO Initial Accuracy +/- 1.0 MHz LO Temperature Drift +/- 2.5 MHz LO Phase Noise @ 10K Hz -90 dBc/Hz max. SCR Conversion Gain 57 dB min. Legacy Conversion Gain 55 dB Min. Gain Variation+/- 0.75 dB/ 27 MHz Image Rejection 40 dB min. 1 dB Compression Point (O/P) 0.0 dBm min. Cross-pole Isolation 20 dB Min. O/P VSWR 2.5 : 1 Output Impedance 75Ω (F-type) IF Channel bandwidth 60 MHz Output IF Channel 1 (SCR0) 1210 MHz Output IF Channel 2 (SCR1) 1420 MHz Output IF Channel 3 (SCR2) 1680 MHz Output IF Channel 4 (SCR3) 2040 MHz Channel isolation 20 dB Min. Legacy ports 2 SCR's Control Signals DiSEqC command extension based on EN-50494 Legacy Switch Voltage Control <14.2 (V) , >15 (H) Volts Legacy 22k sensitivity 220 mV [min.] DC Power 250mA bei 13.5V Working Temperature - 30°C~ + 60°C

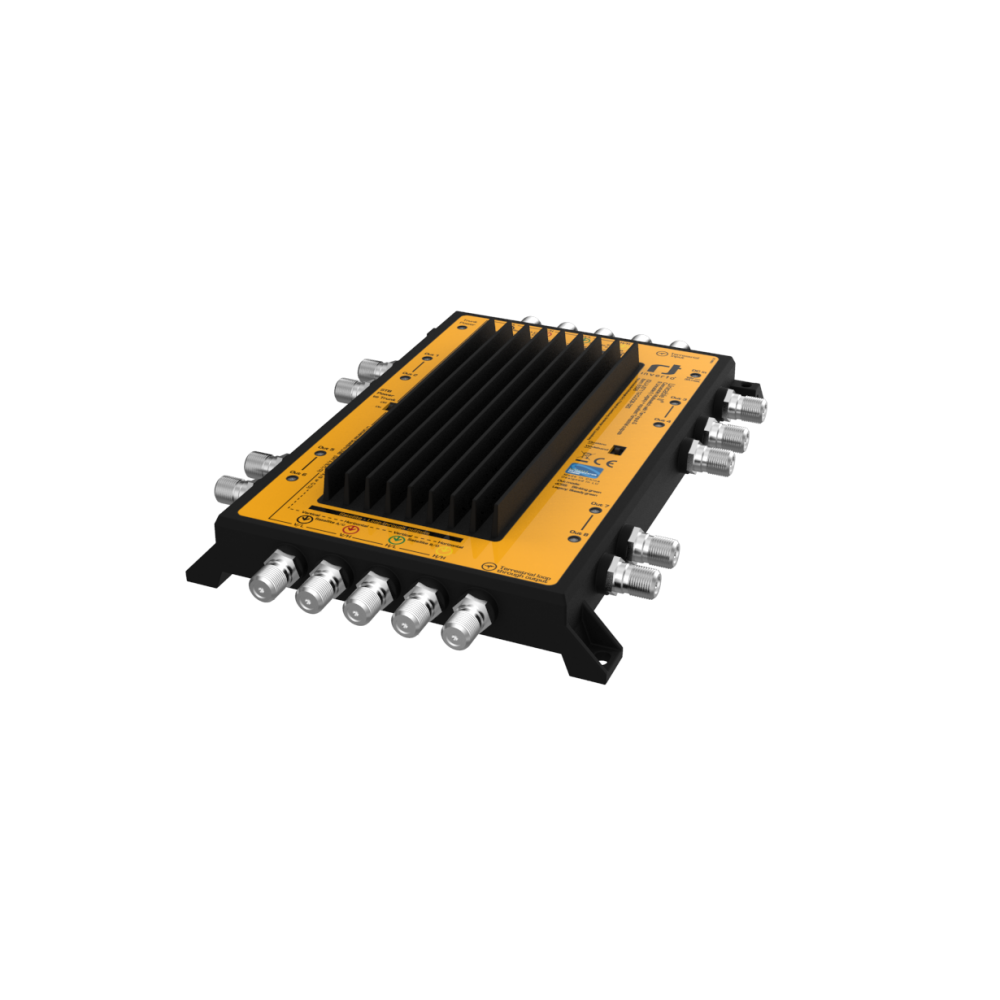

Inverto IDLU-UST112-CUOO8-32S Unicable II Multischalter 8x16 / Legacy / Terrestrisch Der IDLU-UST112-CUOO8-32S ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Dieser Multischalter lässt sich an einen Quattro- oder Breitband-LNB anschließen und verfügt über einen terrestrischen Eingang zum Anschluss einer terrestrischen Antenne, um die Verteilung von Satellitenfernsehen sowie DTT/DAB-Sendungen in Mehrfamilienhäusern und IRS-Anlagen zu ermöglichen. Über einen manuellen Schalter lässt sich auswählen, ob die Satelliteneingänge an einen Quattro-LNB oder an bis zu zwei Breitband-LNBs angeschlossen werden, um bis zu zwei vollständige Satelliten zu empfangen. Die Durchschleif-Anschlüsse können zum Kaskadieren weiterer Multischalter-Einheiten verwendet werden. Der IDLU-UST112-CUOO8-32S ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 8 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Ein Status-LED in der Nähe jedes Ausgangs informiert über den jeweiligen Betriebsmodus dieses Anschlusses. (grün = Legacy Modus, grün blinkend = UnicableII Modus, rot/grün blinkend = Diagnosefunktion) Für Innen- und Außeninstallationen (IP54) geeignet Type: Multiswitch LNB Anschluss: Quattro, Wideband Unicable Standard: En50494, EN50607 Userbands: 4x 16 Userbands Programmierbar: Ja, direkt über Kippschalter am Switch Unicable Outputs: 4x Unicable / Legacy (Switched) Legacy Outputs: 4x Unicable / Legacy (Switched) Stromaufnahme: 600 mA ~ 900 mA @10 VDC ~ 20 VDC max. Zusätzliches Netzteil erforderlich: 18 Watt Netzteil direkt, 65 Watt Netzteil (Bei Kaskadierung), Power Inserter 18 Watt Netzteil Eingangsfrequenzbereich: Satellit Quattro LNB: 950 MHz ~ 2150MHz (Standard) Wideband LNB: 300 MHz ~ 2350MHz Eingangsfrequenzbereich: terrestrisch 47 MHz ~ 862 MHz Eingänge 4x ZF Eingänge: Für 1x Quattro LNB (Standard) Oder 2x Wideband LNBs 1x UHF/VHF Eingang für terrestrische Antenne Ausgänge 4x Durchschleifausgänge für Satelliten ZF 1x Durchschleifausgang für terrestrische Signale Ausgänge: 8x Universal (Legacy), Standardmäßig beim Einschalten, automatische Umschaltung auf Unicable II™ nach Empfang von EN50494/EN50607 Kommandos. Mit kombinierten terrestrischen Signal. Eingangsleistungsbereich: -50 dBm ~ -5 dBm Ausgangssignalpegel (AGC): -25 dBm (83 dBuV) HF Isolierung: Satellit/terrestrisch (Eingang) 25 dB min. HF Isolierung: Satellit/Satellit (Eingang) 25 dB min. HF Isolierung: Satellitenkanal/Kanal (UBs, Ausgang) 28 dB min. Durchschleifverlust: Satellit 4dB max. (Verlust) Durchschleifverlust: Terrestrisch 8 dB max. (Verlust) [Verstärkung = OFF] 8 dB min. (Gewinn) [Verstärkung = ON] Verstärkung: Unicable II™ (dCSS) Ausgang (AGC aus) 25 dB min Verstärkung: Terrestrisches Signal -27 dB [Verstärkung = OFF] 9 dB [Verstärkung = ON] Systemphasenrauschen: 1.5° max. Steuerungsprotokolle: EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V + 0 kHz/22 kHz Legacy-Ausgang-Umschaltung: V/L => 13 V/0 kHz , V/H => 13 V/22 kHz H/L => 18 V/0 kHz , H/H => 18 V/22 kHz Eingangs-/Ausgangsimpedanz: 75 Ω (F-Typ) LNB Spannungsversorgung: 500 mA max. @ 18 VDC Stromaufnahme: 1200 mA @ 19 VDC (ohne Last) Betriebstemperatur: -20 °C ~ +50 °C IP-Schutzklasse: IP54 Maße: (L x B x H) 210 mm x 146 mm x 3.7 mm Gewicht 500 g Unicable II™ (dCSS) Kanal-Spezifikationen User Band (Kanal) Bandbreite 46 MHz, programmierbar 10 MHz ~ 80 MHz User Band (Kanal) Verstärkungswelligkeit 3 dB max. User Band (Kanal) Frequenzen Unicable II™ dynamische User Bands am Ausgang (Standard): CH1: 1210MHz EN50607+EN50494 (dCSS+SatCR) CH2: 1420MHz EN50607+EN50494 (dCSS+SatCR) CH3: 1680MHz EN50607+EN50494 (dCSS+SatCR) CH4: 2040MHz EN50607+EN50494 (dCSS+SatCR) CH5: 985MHz EN50607+EN50494 (dCSS+SatCR) CH6: 1050MHz EN50607+EN50494 (dCSS+SatCR) CH7: 1115MHz EN50607+EN50494 (dCSS+SatCR) CH8: 1275MHz EN50607+EN50494 (dCSS+SatCR) CH9: 1340MHz EN50607 (dCSS) CH10: 1485MHz EN50607 (dCSS) CH11: 1550MHz EN50607 (dCSS) CH12: 1615MHz EN50607 (dCSS) CH13: 1745MHz EN50607 (dCSS) CH14: 1810MHz EN50607 (dCSS) CH15: 1875MHz EN50607 (dCSS) CH16: 1940MHz EN50607 (dCSS) * Unbenutzte Ports mit galvanisch getrennten 75 Ohm Abschlusswiderständen terminieren
Dieses professionelle Einkabel-LNB von GT-Sat (GT-S2dCSS24) kann bis zu 26 Receiver (24 SCR-taugliche Receiver und 2 herkömmliche Sat-Receiver) direkt versorgen. Das GT-S2dCSS24 LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Das GT-S2dCSS24 LNB unterstützt auch die Funktion EN50494+, mit der die Installation auf bis zu 16 Receiver, welche nur nach EN50494 arbeiten, erweitert werden kann. Zusätzlich ermöglicht jeder der 2 Legacy-Ausgänge den Anschluss eines herkömmlichen Receivern. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Artikelmerkmale: Mod. GT-S2dCSS24 SCR (Satellite Channel Router) / Einkabel LNB 1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 2x Legacy Ausgang für bis zu 2 Standard SAT Receiver Rauschmaß: 0.1dB (typ.) Gain Legacy port: 57 - 61dB Gain SAT-SCR port: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Flatness (Legacy-Port): +/- 0.5dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Gain Variation (Legacy-Port): 4dB over temp. Cross-Pol Isolation >25dB over temp. Legacy control: DiSEqC 1.0 Communication SCR-Port: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption Legacy-Port: 90mA Power Consumption SCR-Port: 300mA Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ
Maximum XO-SCR12 SatCR Unicable LNB Einkabellösung HDTV 3D 0,1dB" Ein Unicable LNB ist ein LNB für bis zu 4 Receiver an nur einer Leitung und bietet Ihnen zusätzlich einen Direktausgang für einen weiteren Receiver. Dieser LNB ist mit seinem niedrigen Rauschmaß von 0.1 dB bestens für den Empfang von hochauflösenden TV-Bildern (HDTV) geeignet. Technische Daten: SCR port CH1 1210MHz CH2 1420MHz CH3 1680MHz CH4 2040MHz Legacy Port 950-2150MHz Frequency Range Input Frequency Range Low Band: 10.7-11.7GHz High Band: 11.7-12.75GHz Output Frequency Range - CSS Frequency Band of Channel 1: 1180~1240MHz Frequency Band of Channel 2: 1390~1450MHz Frequency Band of Channel 3: 1650~1710MHz Frequency Band of Channel 4: 2010~2070MHz Output Frequency Range - Legacy 950-2150MHz Output Connector Type 75Ω Female F Connector Output Return Loss 8dB (Min) Local Oscillator LO. Frequency Low Band: 9.75 GHz High Band: 10.6 GHz LO. Frequency Stability ± 1MHz (Max.) @ Room Temperature ± 3 MHz (Max.) @ High / Low Temperature LO. Frequency Phase Noise -50dBc/Hz@ 1KHz (Max.) -75dBc/Hz@10KHz (Max.) -95dBc/Hz@100KHz (Max.) Conversion Performance @Room Temperature Conversion GAIN SatCR Port 50dB (Min.), 65dB(Max) Noise Figure: 0.7dB (Typ.) Cross Polarization 20dB (Min.) Power Requirements: DC Current Consumption(CSS + Legacy port): 310mA(Max) @ Room Temperature Operating Voltage - Legacy V/L 11.5-14V 0KHz V/H 11.5-14V 18-26KHz H/L 16-19V 0KHz H/H 16-19V 18-26KHz Operating Voltage - SCR 11-19V Environmental: Operating Temperature Range -30℃~ +60℃ Storage Temperature Range: -55℃~ +80℃ Garantie: Neuware mit Rechnung 3 Jahre Gewährleistung

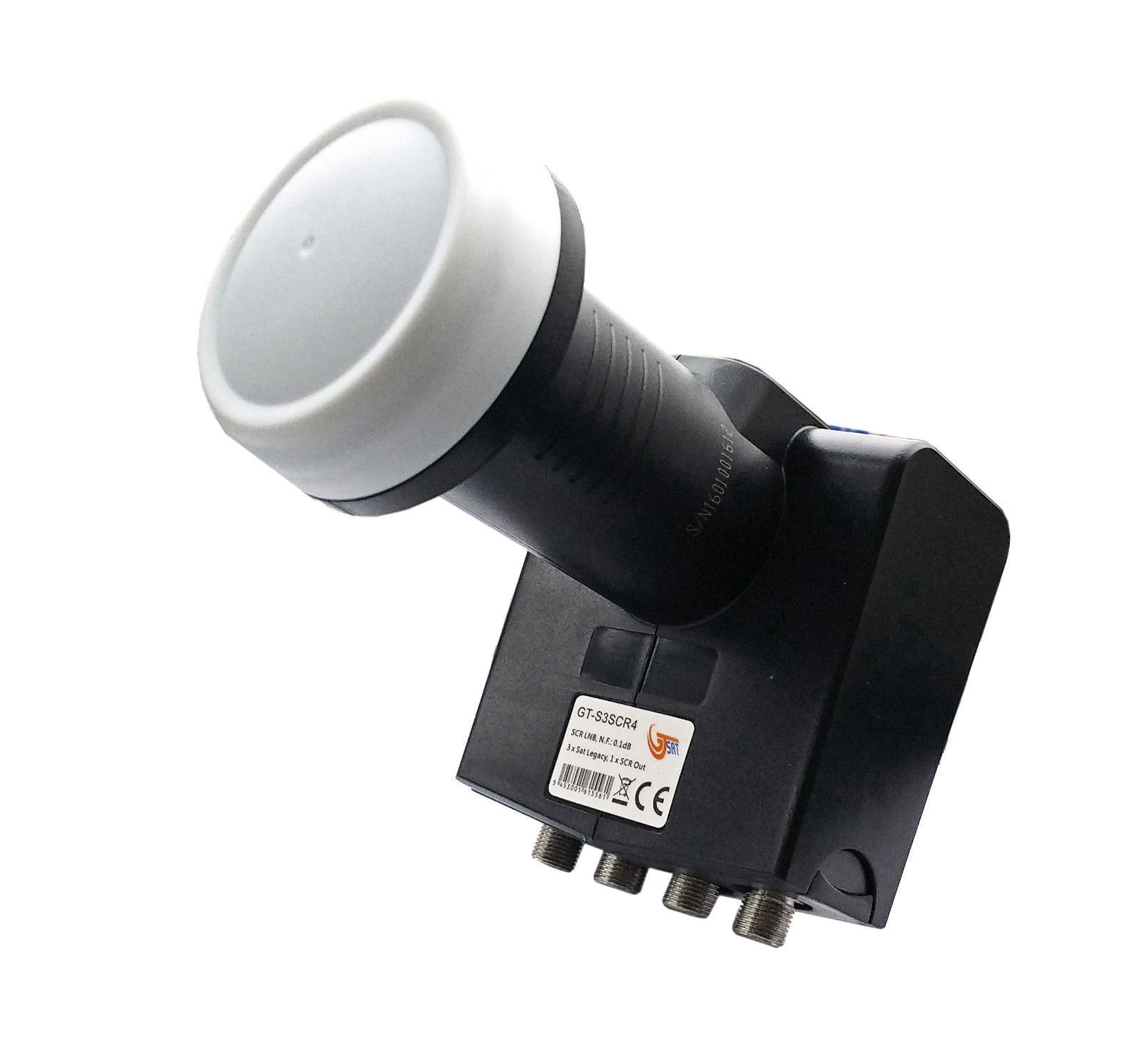

Dieses professionelle Einkabel-LNB von GT-Sat (GT-S3SCR4) kann bis zu 7 Receiver (4 SCR-taugliche Receiver und 3 herkömmliche Sat-Receiver über 3x Legacy Ausgang) direkt versorgen. Artikelmerkmale: · Mod. GT-S3SCR4 · SCR (Satellite Channel Router) / Einkabel LNB · 1x SCR Ausgang für bis zu 4 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) · 3x Legacy Ausgang für bis zu 3 Standard SAT Receiver · Channel 1: 1210 MHz · Channel 2: 1420 MHz · Channel 3: 1680 MHz · Channel 4: 2040 MHz · Rauschmaß: 0.1dB (typ.) · Gain Legacy port: 57 - 65dB · Gain SAT-SCR port: 58 - 67dB · Gain Flatness: +/- 0.5dB / 26MHz over temp. · Gain Variation: 6dB over temp. · Cross-Pol Isolation: >20dB over temp. · SATCR control firmware from ST · Legacy control: DiSEqC 1.0 · Image Rejection: >40dB over temp. · Temp.Bereich: -40°C bis + 65°C · Power Consumption Legacy port: 200mA · Power Consumption SAT-SCR port: 300mA · Feed Ø 40mm · Feed Lengh: 42mm · HDTV & DVB-S2 kompatibel · ausziehbarer Wettschutz
