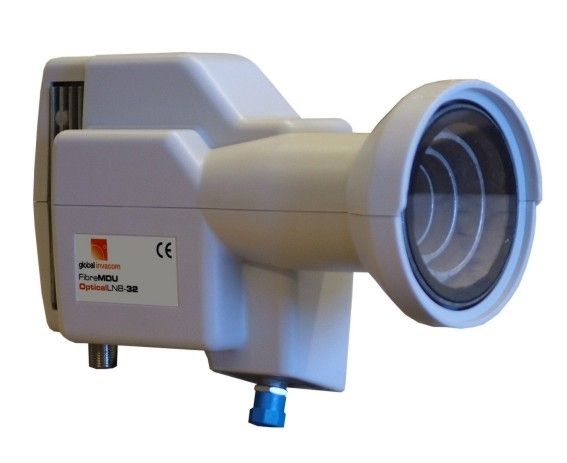

Technische Daten LNB Typ: Universal Digital LNB 40mm Feed mit optischem Ausgang Eingangsfrequenz Bereich: 10,70 - 12,75 GHz Frequenzbereich vertikal low: 0,95 - 1,95 GHz Frequenzbereich vertikal high: 1,95 - 3,00 GHz Frequenzbereich horizontal low: 3,40 - 4,40 GHz Frequenzbereich horizontal high: 4,40 - 5,45 GHz Wellenlänge der optischen Einheit: 1310 nm Optische Ausgangsleistung: ca. +7,0 dBmW Rauschmass: 0,5 dB Umwandlungs-Verstärkung: 75 dB Spannungsversorgung: 12 V über externes Netzteil Feedaufnahme: 40 mm Umgebungstemperatur: -30°C bis + 60°C Lokal Oszillator (L.O.) L.O. Frequenz vertikal: 9,75 GHz L.O. Frequenz horizontal: 7,30 GHz Anschlüsse Optischer Ausgang: FC/PC Spannungsversorgung: F-Kupplung

Im Set enthalten ist ein Wideband LNB und die OTX Einheit mit einer optischen Wellenlänge von 1310 nm. Zu einem späteren Zeitpunkt werden auch eine 1550 nm Version, sowie optische Verstärker zur Verteilung auf mehr als 32 Anschlüsse verfügbar sein. Bei diesem OTX werden die von einem 290 MHz Wideband LNB kommenden vier SAT-Ebenen / Frequenzbereiche hintereinandergelegt und im Frequenzbereich von 950 MHz bis 5,45 GHz auf den optischen Ausgang gelegt. Das OTX ist kompatibel zu den Abschlusseinheiten diverser Hersteller (z. B. Triax, Polytron, WISI) und den Jultec JOL0102-90A Optik-nach-Koax-Wandlern. Nicht kompatibel ist das "CLICK"-System von Kathrein / Fracarro, welches eine andere Frequenzumsetzung nutzt und ebenfalls nicht zu Systemen mit CWDM-Umsetzung. Im Gegensatz zu den Anwendungen mit den bisherigen optischen LNB ist beim OTX die Einspeisung eines terrestrischen Signals kein Problem. Achtung: Bei kurzen Übertragungsstrecken (nur wenige Kilometer) und ohne weitere optische Signalverteilung muss ein optisches Dämpfungsglied von ca. 10 dB vor das Endgerät / den Umwandler geschaltet werden, da sonst das optische Empfangselement sehr schnell altert und "durchbrennt".   Technische Daten: OTX-Kit mit optischem FC/PC-Ausgang Ausgangsfrequenzen: Vertikal Low: 0,95 - 1,95 GHz Vertikal High: 1,95 - 3,00 GHz Horizontal Low: 3,40 - 4,40 GHz Horizontal High: 4,40 - 5,45 GHz Optische Wellenlänge: 1310 nm Optische Ausgangsleistung: +7 dBmW Laserklasse 1M Verstärkung: 75 dB Spannungsversorgung: über externes Netzteil Feedaufnahme: 40 mm Umgebungstemperatur: -20 °C bis + 60 °C Anschlüsse: Optischer Ausgang: FC/PC Spannungsversorgung: F-Buchse 20 V, 350 mA + LNB (max. 500 mA) über externes Netzteil (im Lieferumfang) Eingänge: 3x F-Buchse; 2x für 290 MHz Wideband-LNB (290 - 2340 MHz), 1x terrestrisch (88 - 694 MHz) Lieferumfang: OTX, WB-LNB und Netzteil Nutzen Sie unbedingt das im Lieferumfang befindliche 290 MHz WB-LNB. Viele im Handel befindliche WB-LNB nutzen wegen der einfacheren Frequenzumsetzung in Unicable-Multischaltern den Frequenzbereich ab 300 MHz und sind daher mit dieser OTX-Einheit nicht kompatibel! Die Erst-Ausrichtung des Spiegels erfolgt entweder mit dem Wideband-LNB und entsprechend eingestelltem SAT-Messgerät oder mit Hilfe eines herkömmlichen LNB (zum Beispiel Single-LNB). Dieses wird dann gegen das WB-LNB getauscht, dieses an die OTX-Einheit angeschlossen und der Spiegel anschließend feinjustiert. Hierzu wird an das OTX eine optische Abschlusseinheit (unbedingt mit vorgeschaltetem optischen 10 dB Dämpfungsglied) in der Nähe des Spiegels provisorisch angeschlossen, an die wiederum ein SAT-Messgerät angeschlossen wird. Bitte beachten. Die Wellenlänge des Lichts von 1310 nm liegt weit im (für das menschliche Auge) nicht sichtbaren Bereich. Um also bei Problemen die Verbindung optisch auf Durchgang zu prüfen, muss ein optisches Lichtleistungs-Messgerät, ein so genanntes Optical Power Meter, verwendet werden. Darüber hinaus gibt es spezielle Rotlichtquellen, die zu Testzwecken ein Lichtsignal im sichtbaren Bereich erzeigen.

Inverto IDLU-UST110-CUO8O-32PP Unicable II Multischalter - 8x16 Unicable II / Legacy / Terrestrisch - Der IDLU-UST110-CUO8O-32PP ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 8 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Der IDLU-UST110-CUO8O-32PP ist ein kompakter, kaskadierbarer Unicable II Multischalter mit 8 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten genutzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann kann auf Wunsch (Ein/Aus Schalter) auch verstärkt über alle 8 Ausgänge ausgegeben werden. Bei Auslieferung arbeiten alle Ausgänge im Legacy Modus und können entweder durch 13/18V+0/22kHz oder über DiSEqC1.0/2.0 Befehle gesteuert werden. Der Ausgang schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt und liefert dann 16 User Bands (die Frequenztabelle entnehmen sie bitte den Spezifikationen). Ein Status-LED in der Nähe jedes Ausgangs informiert über den jeweiligen Betriebsmodus dieses Anschlusses. (grün = Legacy Modus, grün blinkend = UnicableII Modus, rot/grün blinkend = Diagnosefunktion) Für Innen- und Außeninstallationen (IP54) geeignet Programmiergerät nicht enthalten, separat als Zubehör erhältlich Type: Multiswitch LNB Anschluss: Quattro, Wideband Unicable Standard: En50494, EN50607 Userbands: 4x 16 Userbands Programmierbar: Ja Unicable Outputs: 4x Unicable / Legacy (Switched) Legacy Outputs: 4x Unicable / Legacy (Switched) Stromaufnahme: 600 mA ~ 900 mA @10 VDC ~ 20 VDC max. Zusätzliches Netzteil erforderlich: 18 Watt Netzteil direkt, 65 Watt Netzteil (Bei Kaskadierung), Power Inserter 18 Watt Netzteil Eingangsfrequenzbereich: Satellit Quattro LNB: 950 MHz ~ 2150MHz (Standard) Wideband LNB: 300 MHz ~ 2350MHz Eingangsfrequenzbereich: terrestrisch 47 MHz ~ 862 MHz Eingänge 4x ZF Eingänge: Für 1x Quattro LNB (Standard) Oder 2x Wideband LNBs 1x UHF/VHF Eingang für terrestrische Antenne Ausgänge 4x Durchschleifausgänge für Satelliten ZF 1x Durchschleifausgang für terrestrische Signale Ausgänge: 8x Universal (Legacy), Standardmäßig beim Einschalten, automatische Umschaltung auf Unicable II™ nach Empfang von EN50494/EN50607 Kommandos. Mit kombinierten terrestrischen Signal. Eingangsleistungsbereich: -50 dBm ~ -5 dBm Ausgangssignalpegel (AGC): -25 dBm (83 dBuV) HF Isolierung: Satellit/terrestrisch (Eingang) 25 dB min. HF Isolierung: Satellit/Satellit (Eingang) 25 dB min. HF Isolierung: Satellitenkanal/Kanal (UBs, Ausgang) 28 dB min. Durchschleifverlust: Satellit 4dB max. (Verlust) Durchschleifverlust: Terrestrisch 8 dB max. (Verlust) [Verstärkung = OFF] 8 dB min. (Gewinn) [Verstärkung = ON] Verstärkung: Unicable II™ (dCSS) Ausgang (AGC aus) 25 dB min Verstärkung: Terrestrisches Signal -27 dB [Verstärkung = OFF] 9 dB [Verstärkung = ON] Systemphasenrauschen: 1.5° max. Steuerungsprotokolle: EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V + 0 kHz/22 kHz Legacy-Ausgang-Umschaltung: V/L => 13 V/0 kHz , V/H => 13 V/22 kHz H/L => 18 V/0 kHz , H/H => 18 V/22 kHz Eingangs-/Ausgangsimpedanz: 75 Ω (F-Typ) LNB Spannungsversorgung: 500 mA max. @ 18 VDC Stromaufnahme: 1200 mA @ 19 VDC (ohne Last) Betriebstemperatur: -20 °C ~ +50 °C IP-Schutzklasse: IP54 Maße: (L x B x H) 210 mm x 146 mm x 3.7 mm Gewicht 500 g Unicable II™ (dCSS) Kanal-Spezifikationen User Band (Kanal) Bandbreite 46 MHz, programmierbar 10 MHz ~ 80 MHz User Band (Kanal) Verstärkungswelligkeit 3 dB max. User Band (Kanal) Frequenzen Unicable II™ dynamische User Bands am Ausgang (Standard):   CH1: 1210MHz EN50607+EN50494 (dCSS+SatCR)         CH2: 1420MHz EN50607+EN50494 (dCSS+SatCR) CH3: 1680MHz EN50607+EN50494 (dCSS+SatCR) CH4: 2040MHz EN50607+EN50494 (dCSS+SatCR) CH5: 985MHz EN50607+EN50494 (dCSS+SatCR) CH6: 1050MHz EN50607+EN50494 (dCSS+SatCR) CH7: 1115MHz EN50607+EN50494 (dCSS+SatCR) CH8: 1275MHz EN50607+EN50494 (dCSS+SatCR) CH9: 1340MHz EN50607 (dCSS) CH10: 1485MHz EN50607 (dCSS) CH11: 1550MHz EN50607 (dCSS) CH12: 1615MHz EN50607 (dCSS) CH13: 1745MHz EN50607 (dCSS) CH14: 1810MHz EN50607 (dCSS) CH15: 1875MHz EN50607 (dCSS) CH16: 1940MHz EN50607 (dCSS)   * Unbenutzte Ports mit galvanisch getrennten 75 Ohm Abschlusswiderständen terminieren

Kathrein UAS 685 Quad LNB für 4 Teilnehmer Am Kathrein UAS 685 Quad LNB können Sie bis zu für 4 Teilnehmer/Receiver direkt anschließen. Artikelmerkmale: Universal-Quad-Speisesystem mit integriertem Multischalter für 4 Teilnehmer Geeignet für die Kathrein Sat-Antennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend typ. 1,4 W Leistungsaufnahme Hohe Frequenzstabilität durch neueste PLL-Chip-Technologie Hervorragende Abschirmung gegen Störeinstrahlungen, z. B. durch LTE-Mobilfunk Durch den kompakten Aufbau ist Multifeed-Empfang bereits bei kleineren Spiegeldurchmessern möglich Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quad-LNBs Technische Daten: Typ: UAS 685 Bestell-Nr.: 201500002 Polarisation: Umschaltbar Vertikal (14 V) | Horizontal (18 V) Eingangsfrequenz: Umschaltbar 10,70 - 11,70 GHz (0 kHz) | 11,70 - 12,75 GHz (22 kHz) Verstärkung: > 50 dB Ausgangsfrequenz: 950 - 1950 MHz | 1100 - 2150 MHz Oszillatorfrequenz (L.O.): 9,75 GHz | 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe technische Daten SAT-Antenne Geeignet für Sat-Antenne: CAS 06 | CAS 60 | CAS 80xx | CAS 90xx | CAS 120 Polarisationsentkopplung: Typ. 25 dB Leistungsaufnahme LNB: Typ. 1,4 W Versorgungsspannung LNB: vertikal: 9,0 - 14,9 | horizontal: 15,5 - 19,0 Ausgang | Impedanz: 4x F-Connector | 75 Ω Gewicht ca.: 0,8 kg Abmessungen: 235 x 135 x 44 mm Lieferumfang: Kathrein UAS 685 4x F-Stecker Azimut-/Elevation-Tabelle Gebrauchsanleitung

Das Kathrein UAS 584 ist ein universal Quattro LNB zum Betrieb an einem externen Multischalter wie z.B. der Kathrein EXR 158, die Kathrein UAS-Serie gilt seit Jahren als die Referenzklasse im LNB Bereich. Artikelmerkmale: Universal Quattro Speisesystem Zum Betrieb an einem Multischalter   Frequenzbereich 10,70 - 12,75 GHz 4 Ausgänge (V-low, H-low, V-high, H-high) Stromaufnahme 150 mA Multifeed-tauglich Verstärkung >50 dB LNB-Rauschmaß 0,8 dB Typ UAS 584 Hersteller Art.Nr. 20110019

Kathrein UAS 684 Universal Quattro LNB Das Kathrein UAS 684 ist ein universal Quattro LNB zum Betrieb an einem externen Multischalter wie z.B. EXR 156, EXR 158, EXR 1512, EXR 1516, etc. (kein Direktanschluß von Satelliten-Receivern möglich). Artikelmerkmale: Universal-Quattro-Speisesystem mit 4 Ausgängen (VL, VH, HL, HH) Geeignet für die Kathrein Offset-Parabolantennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend - typ. 1,4 W Leistungsaufnahme Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quattro-LNB Stromversorgung erfolgt über Koaxialkabel Durch den kompakten Aufbau geeignet für Multifeed Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Technische Daten: Typ: UAS 684 Polarisation: 4x (2x horizontal und 2x vertikal) Eingangsfrequenz: 10,7 - 11,7 GHz | 11,7 - 12,75 GHz Verstärkung: > 50 dB Oszillatorfrequenz (L.O.): 9,750 und 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe Offset-Parabolantennen dB/K Geeignet für Sat-Antenne: CAS 06/60 | CAS 80xx | CAS 90xx | CAS 120 Polarisations-Entkopplung: min. 22 dB Leistungsaufnahme LNB: typ. 1,4 W Versorgungsspannung LNB: 9 - 19 V Ausgang/Impedanz: 4x F-Connector/75 Ω Gewicht ca.: 0,8 kg Abmessungen: 235 x 135 x 44 mm Lieferumfang: Kathrein UAS 684 4x F-Stecker Azimut-/Elevation-Tabelle Gebrauchsanleitung

Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 Ausgänge zum direkten Anschluss von bis zu vier digitalen oder analogen Sat-Empfangsgeräten (z.B. Digitalreceivern) EmpfangMehrteilnehmer-Empfang (max. vier Teilnehmer)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchTypisch 130 mAMax. 190 mA Beschreibung Signalumsetzer für den MehrteilnehmerbetriebDer Quatro-Switch-LNB ist ein universeller Mehrteilnehmer-LNB, mit dem alle analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote empfangen werden können. Der integrierte Multischalter ermöglicht den direkten Anschluss von bis zu vier Empfangsgeräten (z.B. vier Digitalreceiver). Für eine Erweiterung des Empfangssystems durch zusätzliche (externe) Multischalter ist dieser LNB allerdings nicht ausgelegt. Der UNYSAT Quatro-Switch-LNB ist eine kostengünstige Möglichkeit zur Realisierung einer Empfangsanlage mit max. vier Teilnehmern.Funktion des LNBDer LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden. Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.SchaltkriterienDie Umwandlung der beiden Frequenzbänder wird ebenso wie die Umwandlung der Polarisationsebenen separat vorgenommen. Die Umschaltung zwischen den Polarisationsebenen erfolgt über die unterschiedliche Höhe der LNB-Versorgungsspannung (14 Volt für die vertikale bzw. 18 Volt für die horizontale Ebene). Die Ansteuerung des oberen Frequenzbandes wird dagegen über ein 22 KHz-Signal vorgenommen, das der LNB-Versorgungsspannung überlagert wird.WetterschutzDer leistungsfähige UNYSAT Quatro-Switch-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eeine Halteschelle ist zur Befestigung nicht erforderlich. Der Anschluss der Koaxialkabel kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Gehäuseteil abzunehmen, so dass der Anschlussbereich des LNB offen liegt.Installationsbeispiel: Vierteilnehmer-EmpfangVier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-Quatro-Switch-LNB - vorzugsweise mit Wetterschutzgehäuse), vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern. Leistungsmerkmale Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 Ausgänge zum direkten Anschluss von bis zu vier digitalen oder analogen Sat-Empfangsgeräten (z.B. Digitalreceivern) EmpfangMehrteilnehmer-Empfang (max. vier Teilnehmer)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchTypisch 130 mAMax. 190 mA

Inverto Unicable II IDLU-UWT110-CUO1O-32P 5/32 Multischalter + 2X Wideband LNBs Der Unicable II IDLU-UWT110-CUO1O-32P Multischalter 5/32 ist für die Verwendung mit 2 Wideband LNB's programmiert und wird mit 2 Inverto Pro Wideband LNBs ausgeliefert. Für Innen- und Außeninstallationen geeignet. *Programmiergerät nicht enthalten, separat als Zubehör erhältlich. Eingänge: 4 x Satelliten-ZF-Eingänge vom Quattro LNB oder 2 Breitband LNBS 1 x UHF / VHF Eingang für Terrestrische Antennen Ausgänge: 4 x Satelliten-ZF-Durchschleif-Ausgänge 1 x Terrestrischer Durchschleif-Ausgang 1x Legacy-Ausgang, welcher nach Empfang eines EN50494/EN50607 Signals in den Unicable Modus schaltet kombiniertes Terrestrisches Signal 1x Unicable2-Ausgang (dCSS/EN50607) im dynamischen Modus mit max. 32 User Bands und kombiniertem terrestrischem Signal Steuerungsprotokoll: DiSEqC1.x/DiSEqC2.0, EN50494/EN50607 HF Isolierung: Satellit/Satellit ZF 25dB Min. Satellit/Terrestrisch 25dB Min. Satellitenkanal/ Kanal (User Bands) 28dB Min. LO Phasenrauschen @1 KHz: - 80 Max. dBc/ Hz, @10 KHz: - 92 Max. dBc/ Hz, @100 KHz: - 96 Max. dBc/ Hz, @1 MHz: - 104 Max. dBc/ Hz Systemphasenrauschen 1.5 Grad Max. Eingang/Ausgang VSWR 2.5 : 1 Eingangs-/ Ausgangsimpedanz 75 Ù (F-Anschluss) Legacyausgang Umschaltung V/L=>13V/0kHz , V/H=>13V/22kHz, H/L=>18V/0kHz , H/H>18V/22kHz LNB Stromzufuhr max. 300 mA @ 13 ~ 18 V DC Stromaufnahme 450mA @13Vdc [max.] Betriebstemperatur - 30 ~ + 60 °C Maße 113.50 x 110.50 x 20.80(H x B x T) mm Lieferumfang: 1x Inverto Unicable II IDLU-UWT110-CUO1O-32P Multischalter 5/32 2x Inverto Pro Wideband LNBs 1x AC/DC Netzteil 1x Powerinserter Bedienungsanleitung

Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 AusgängeDer direkte Anschluss von Sat-Empfangsgeräten (z.B. Receivern) ist beim Quatro-LNB nicht möglich. Der Quatro-LNB ist ausschließlich für den Einsatz in einem Multischalter-System bestimmt. EmpfangMehrteilnehmer-Empfang (bei Verwendung eines oder mehrerer Multischalter)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung horizontal: 11,5-19 V StromverbrauchMax. 190 mA Beschreibung Signalumsetzer für den Betrieb mit einer Vielzahl von TeilnehmernMit diesem LNB ist der Empfang aller analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote möglich. Das Quatro-LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert. Empfehlenswert ist der Einsatz des Quatro-LNB auf jeden Fall dann, wenn der Betrieb von mehr als vier Teilnehmern gewünscht wird.Funktion des LNBDer LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden. Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.Multischalter (beim Einsatz von Quatro-LNBs zwingend erforderlich)Da an jedem Ausgang des UNYSAT Universal-Quatro-LNB nur ein Sat-Block anliegt (und nicht das gesamte Frequenzspektrum), ist zur Verteilung der Signale an die jeweiligen Teilnehmer ein Multischalter-System erforderlich. Dieses System übernimmt dann die Schaltung zwischen den einzelnen Sat-Blöcken, so dass an den Ausgängen des Multischalters für jeden Teilnehmer die gesamte Frequenzbreite des Sat-Empfangs zur Verfügung steht. Empfangsgeräte können also auf direktem Wege nicht an den Quatro-LNB angeschlossen werden.WetterschutzDer leistungsfähige UNYSAT Universal-Quatro-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eine Halteschelle ist zur Befestigung nicht erforderlich. Der Anschluss der Koaxialkabel kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Gehäuseteil abzunehmen, so dass der Anschlussbereich des LNB offen liegt.Installationsbeispiel: MehrteilnehmerempfangIn diesem Beispiel sollen 16 Receiver unter Verwendung des Multischalters TechniSwitch (G und K) mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.Dieses Verteilsystem läßt sich durch die Kombination eines TechniSwitch 5/8 G (Grundeinheit) mit einem TechniSwitch 5/8 K (Kaskade) einfach und problemlos einrichten.Benötigt werden hierzu im wesentlichen eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-Quatro-LNB - vorzugsweise mit Wetterschutzgehäuse) sowie zwei Multischalter (Grundeinheit und Kaskade), 16 Satellitenreceiver, 16 Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern. Leistungsmerkmale Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 AusgängeDer direkte Anschluss von Sat-Empfangsgeräten (z.B. Receivern) ist beim Quatro-LNB nicht möglich. Der Quatro-LNB ist ausschließlich für den Einsatz in einem Multischalter-System bestimmt. EmpfangMehrteilnehmer-Empfang (bei Verwendung eines oder mehrerer Multischalter)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung horizontal: 11,5-19 V StromverbrauchMax. 190 mA

Das Kathrein UAS 572 ist ein universal Twin LNB zum direkten Anschluss von zwei digitalen Sat Receivern, die Kathrein UAS-Serie gilt seit Jahren als die Referenzklasse im LNB Bereich. Artikelmerkmale: Universal Twin Speisesystem Frequenzbereich 10,70 - 12,75 GHz 2 Ausgänge schaltbar (14/18 V, 0/22 kHz) Stromaufnahme 175 mA Multifeed-tauglich Verstärkung >50 dB LNB-Rauschmaß 0,8 dB Typ UAS 572 Hersteller Art.Nr. 20110018

Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse2 Ausgänge zum direkten Anschluss von bis zu zwei digitalen bzw. analogen Empfangsgeräten (z.B. zwei Digitalreceivern) oder zum direkten Anschluss eines Twin-Receivers EmpfangZweiteilnehmer-EmpfangDigitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchMax. 190 mA Beschreibung Signalumsetzer für den ZweiteilnehmerbetriebDieser Signalumsetzer ist mit zwei unabhängigen Anschlüssen ausgestattet und kann im Zweiteilnehmerbetrieb für den Empfang aller analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote eingesetzt werden. Da an jedem der beiden Ausgänge das gesamte Frequenzspektrum des Satellitenempfangs zur Verfügung steht, können entweder zwei Empfangsgeräte (z.B. Receiver oder TV-PC-Karte) oder ein Twin-Receiver direkt an die Ausgangsbuchsen angeschlossen werden.Dieser Twin-LNB erlaubt nur den reinen Zweiteilnehmerempfang. Eine Erweiterung der Empfangseinheit durch Multischalter ist nicht vorgesehen. Um mehr als zwei Teilnehmer einzubinden, ist der Einsatz eines Quatro- bzw. eines Quatro-Switch-LNB zu empfehlen.Funktion des LNBDer LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden. Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.SchaltkriterienDie Umwandlung der beiden Frequenzbänder wird ebenso wie die Umwandlung der Polarisationsebenen separat vorgenommen. Die Umschaltung zwischen den Polarisationsebenen erfolgt über die unterschiedliche Höhe der LNB-Versorgungsspannung (14 Volt für die vertikale bzw. 18 Volt für die horizontale Ebene). Die Ansteuerung des oberen Frequenzbandes wird dagegen über ein 22 KHz-Signal vorgenommen, das der LNB-Versorgungsspannung überlagert wird.WetterschutzDer leistungsfähige UNYSAT Universal-Twin-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eine Halteschelle ist zur Befestigung nicht erforderlich. Der Anschluss der Koaxialkabel kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Gehäuseteil abzunehmen, so dass der Anschlussbereich des LNB offen liegt.Installationsbeispiel: Zweiteilnehmer-EmpfangZwei Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-Twin-LNB - vorzugsweise mit Wetterschutzgehäuse), zwei Satellitenreceiver, zwei Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern. Leistungsmerkmale Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse2 Ausgänge zum direkten Anschluss von bis zu zwei digitalen bzw. analogen Empfangsgeräten (z.B. zwei Digitalreceivern) oder zum direkten Anschluss eines Twin-Receivers EmpfangZweiteilnehmer-EmpfangDigitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchMax. 190 mA

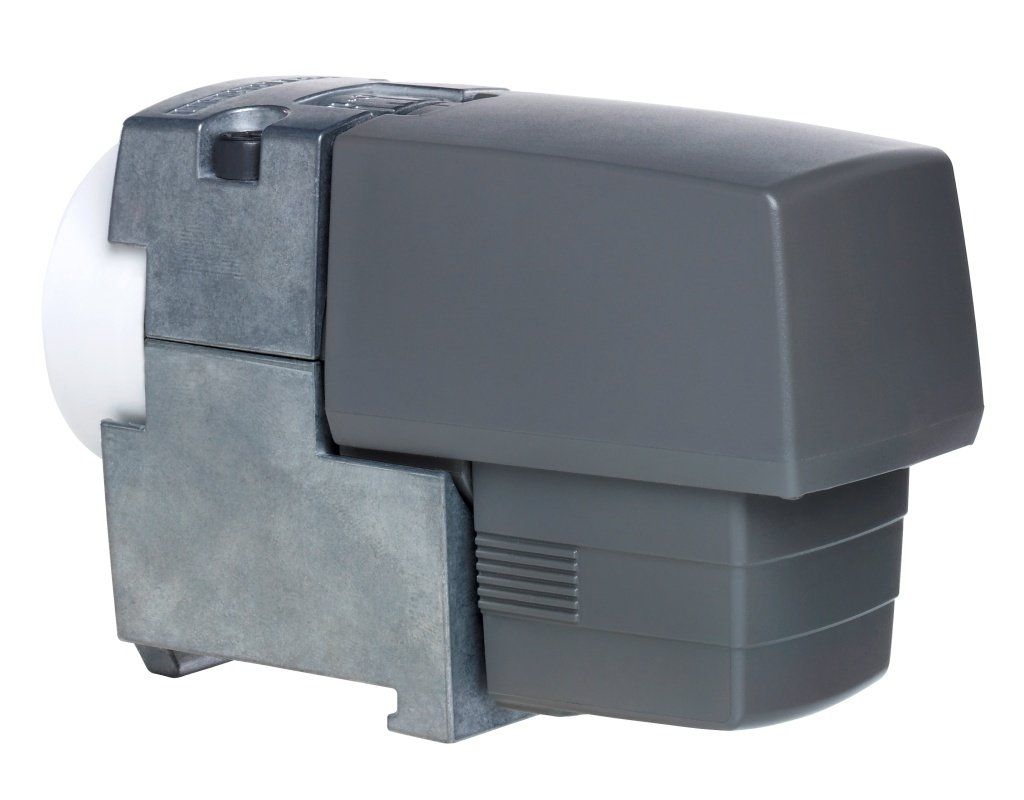

Kathrein UAS 571 Single LNB Das UAS 571 ist ein universal Single LNB zum direkten Anschluss eines digitalen Sat-Receivers, die Kathrein UAS-Serie gilt seit Jahren als die Referenzklasse im LNB Bereich. Artikelmerkmale: Universal Single Speisesystem Geeignet für Parabolspiegel CAS 60/80/90/120 Frequenzbereich 10,70 - 12,75 GHz 1 Ausgang schaltbar (14/18 V, 0/22 kHz) Stromaufnahme 80 mA Multifeed-tauglich Verstärkung >50 dB Typ UAS 571 Hersteller Art.Nr. 20110017

Ideal für den Empfang Astra 19.2° und Astra 23.5° geeignet.Passt an 23mm und 40mm Halterungen (Distanzring liegt bei) Eine Kurzanleitung zur Montage liegt bei ! Artikelmerkmale Smart  Monoblock Quad LNB 4.3° TMQ43- Typ: 4.3° Monoblock Quad für bis zu 4 Teilnehmer - Modell: TMQ43- Frequenzbereich 10,7 ~ 12,75 GHz - Rauschmaß: 0.1dB - Verstärkung 50 ~ 56 dB - Tempertaurbereich: -30 ~ +60 °C - Feeddurchmesser: 23 / 40 mm - Anschlüsse: 4x F-Buchse  - Tauglichkeit: digital + analog- Farbe weiss

Inverto Unicable II LNB IDLU-32L410-BMR1L-1PN für bis zu 33 Teilnehmer Highlights: Bis zu 32 Teilnehmer über 1-3 Leitungen 1x zusätzlichen Legacy Ausgang Unicable EN 50494 (SCR) + EN 50607 (dCSS) Rauschmaß 0,1 dB typ. Signalverstärkung 67 dB Ausziehbarer Wetterschutz für F-Anschlüsse Beständig gegen Hitze und Kälte Technische Daten: Betriebsspannung:        11,5 - 19 V DC Eingangsfrequenz:         10, 7 - 12,75 GHz Grundverstärkung:        55 dB (max.) Anzahl der Ausgänge:        3 x SCR/dCSS + 1 x Legacy Stromaufnahme:                    350 mA @13,5 V (32 UBs) Temperaturbereich:        -30°C   ~  +70°C User Band Frequenzen (Kanäle) bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle CH1 1210MHz (EN50494+EN50607) CH2 1420MHz (EN50494+EN50607) CH3 1680MHz (EN50494+EN50607) CH4 2040MHz (EN50494+EN50607) CH5 984MHz (EN50494+EN50607) CH6 1020MHz (EN50494+EN50607) CH7 1056MHz (EN50494+EN50607) CH8 1092MHz (EN50494+EN50607) CH9 1128MHz (EN50607) CH10 1164MHz (EN50607) CH11 1256MHz (EN50607) CH12 1292MHz (EN50607) CH13 1328MHz (EN50607) CH14 1364MHz (EN50607) CH15 1458MHz (EN50607) CH16 1494MHz (EN50607) CH17 1530MHz (EN50607) CH18 1566MHz (EN50607) CH19 1602MHz (EN50607) CH20 1638MHz (EN50607) CH21 1716MHz (EN50607) CH22 1752MHz (EN50607) CH23 1788MHz (EN50607) CH24 1824MHz (EN50607) CH25 1860MHz (EN50607) CH26 1896MHz (EN50607) CH27 1932MHz (EN50607) CH28 1968MHz (EN50607) CH29 2004MHz (EN50607) CH30 2076MHz (EN50607) CH31 2112MHz (EN50607) CH32 2148MHz (EN50607) Erklärung: EN50494 = steuerbar über unicable-taugliche Receiver (Unicable I) EN50607 = steuerbar über JESS-taugliche Receiver (Unicable II)

Das Inverto Monoblock Quad LNB eignet sich für den Empfang der Satelliten Astra 19.2° und Hotbird 13° mit nur einer Sat Antenne (80cm Durchmesser empfohlen) und dem Anschluß von bis zu vier Sat-Receivern. Inverto Monoblock Quad LNB 6° für Astra und Hotbird (19.2° und 13°) Technische Daten: ·        Für bis zu vier Sat-Receiver geeignet ·        Für den Empfang von z.B. Astra/Hotbird ·        23mm Feedaufnhame ·        Empfangsleistung bis zu 62dB ·        voll HDTV und 3D kompatibel ·        Bandumschaltung 0-22KHz ·        Feedabstand 6 Grad ·        Rauschmaß nur 0,2dB ·        Hersteller Art.Nr. IDLB-QUDM21-MNOO6-8PP ·        Adapterring von 23mm auf 40mm liegt bei

Dieses professionelle Einkabel-LNB von GT-Sat (GT-S2dCSS24) kann bis zu 26 Receiver (24 SCR-taugliche Receiver und 2 herkömmliche Sat-Receiver) direkt versorgen. Das GT-S2dCSS24 LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Das GT-S2dCSS24 LNB unterstützt auch die Funktion EN50494+, mit der die Installation auf bis zu 16 Receiver, welche nur nach EN50494 arbeiten, erweitert werden kann. Zusätzlich ermöglicht jeder der 2 Legacy-Ausgänge den Anschluss eines herkömmlichen Receivern. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden.   Artikelmerkmale: Mod. GT-S2dCSS24 SCR (Satellite Channel Router) / Einkabel LNB  1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 2x Legacy Ausgang für bis zu 2 Standard SAT Receiver Rauschmaß: 0.1dB (typ.) Gain Legacy port: 57 - 61dB Gain SAT-SCR port: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Flatness (Legacy-Port): +/- 0.5dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Gain Variation (Legacy-Port): 4dB over temp. Cross-Pol Isolation  >25dB over temp. Legacy control: DiSEqC 1.0 Communication SCR-Port: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption Legacy-Port: 90mA Power Consumption SCR-Port: 300mA Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01:   975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ

Digitaler Quad Monoblock 4,3° LNB speziell für den Empfang der Satelliten Astra 19,2° und Astra 23,5° über einen Satspiegel ohne zusätzlichen Multischalter. Der LNB mit einem Abstand von 4,3° Grad kann exakt die Signale von Astra 19,2° und Astra 23,5° empfangen  Sie haben also auf jeden der 4 Ausgänge des LNBs das Signal beider Satelliten. Dieser LNB kann auf allen Standardhalterungen von 23-40mm montiert werden. Technische Daten: Input frequency range: Low band: 10.7 - 11.7 GHz , High band: 11.7 -12.75 GHz Output frequency range: Low band: 950 -1950 MHz, High band: 1100 -2150 MHz Local oscillator frequency: Low band: 9.75 GHz, High band: 10.60 GHz Local oscillator frequency stability: ±1 MHz (Max)@ room temperature Local oscillator frequency phase noise: -60 dB c/Hz @ 1 kHz (max.), -85 dB c/Hz @ 10 kHz (max.), -105 dB c/Hz @ 100 kHz (max.) Noise figure: 0.2 dB (Typ.) Conversion gain: 56 - 60 dB Gain flatness 26 MHz Bandwidth: ±0.5 dB (Typ.) Polarity switching voltage: Vertical: 11.0 -14.0 V (DC), Horizontal: 16.0 - 20.0 V (DC), DiSEqC 1.0 Band switching: Low band : 0 kHz, High band : 22 kHz (± kHz), DiSQqC 1.0 Cross polarization isolation: 25 dB (Typ.) Image rejection: 40 dB (Min.) Current consumption: 80 mA (Typ.) Lieferumfang: Relook RE-43QMD80 LNB Quad Monoblock 4,3° im Originalkarton

Dieses professionelle Einkabel-LNB von GT-Sat (GT-S3dCSS24) kann bis zu 27 Receiver (24 SCR-taugliche Receiver und 3 herkömmliche Sat-Receiver) direkt versorgen. Das GT-S3dCSS24 LNB ermöglicht den Anschluss von bis zu 24 Teilnehmern mit einem Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Das GT-S3dCSS24 LNB unterstützt auch die Funktion EN50494+, mit der die Installation auf bis zu 16 Receiver, welche nur nach EN50494 arbeiten, erweitert werden kann. Zusätzlich ermöglicht jeder der 3 Legacy-Ausgänge den Anschluss eines herkömmlichen Receivern. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden.   Artikelmerkmale: Mod. GT-S3dCSS24 SCR (Satellite Channel Router) / Einkabel LNB  1x SCR Ausgang für bis zu 24 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 3x Legacy Ausgang für bis zu 3 Standard SAT Receiver Rauschmaß: 0.1dB (typ.) Gain Legacy port: 57 - 61dB Gain SAT-SCR port: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Flatness (Legacy-Port): +/- 0.5dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Gain Variation (Legacy-Port): 4dB over temp. Cross-Pol Isolation  >25dB over temp. Legacy control: DiSEqC 1.0 Communication SCR-Port: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption Legacy-Port: 90mA Power Consumption SCR-Port: 300mA Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01:   975 MHZ CH02: 1025 MHZ CH03: 1075 MHZ CH04: 1125 MHZ CH05: 1175 MHZ CH06: 1225 MHZ CH07: 1275 MHZ CH08: 1325 MHZ Ch09: 1375 MHZ CH10: 1425 MHZ CH11: 1475 MHZ CH12: 1525 MHZ CH13: 1575 MHZ CH14: 1625 MHZ CH15: 1675 MHZ CH16: 1725 MHZ Ch17: 1775 MHZ CH18: 1825 MHZ CH19: 1875 MHZ CH20: 1925 MHZ CH21: 1975 MHZ CH22: 2025 MHZ CH23: 2075 MHZ CH24: 2125 MHZ

Dieses professionelle Einkabel-LNB von GT-Sat (GT-dLNB2T) kann bis zu 32 Receiver (24 SCR-taugliche Receiver) direkt versorgen. Der DVB-T/T2 Eingang ermöglicht Ihnen zusätzlich die Einspeisung von terrestrischen Signalen. Das GT-dLNB2T LNB ermöglicht den Anschluss von bis zu 32 Teilnehmern mit zwei Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen. Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Benötigen Sie nur 16UB's so kann der 2. Ausgang am LNB im Legacy-Modus betrieben werden und es kann ein herkömmlicher Receiver angeschlossen werden. Eine Programmierung hierfür ist nicht notwendig, die Umschaltung erfolgt völlig automatisch. Mit dem optional erhältlichen GT-dC2 dController kann der LNB nach eigenen Wünschen programmiert werden. Der LNB kann auch im statischen Modus betrieben werden, was ihn in eine winzige Kopfstation verwandelt. In diesem Modus legen Sie fest welche statischen 16 Sender Sie übertragen wollen. Diese 16 Sender stehen dann allen Teilnehmern mit herkömmlichen Receivern zur Verfügung.Zum Einstellen des statischen Modus benötigen Sie das optional erhältliche GT-dC2 dController um den LNB zu programmieren. Artikelmerkmale: Mod. GT-dLNB2T SCR (Satellite Channel Router) / Einkabel LNB  1x SCR Ausgang für bis zu 16 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) 1x SCR/Legacy Ausgang für bis zu 16 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) oder 1 Teilnehmer mit herkömmlichen Receiver 1x DVB-T/T2 Eingang Rauschmaß: 0.1dB (typ.) Gain: 42 - 62dB Gain Flatness (SCR-Port): +/- 0.2dB / 26MHz over temp. Gain Variation (SCR-Port): 1dB over temp. Cross-Pol Isolation  >25dB over temp. Communication: DiSEqC 2.0 Image Rejection: >40dB over temp. Temperaturbereich: -30°C bis + 65°C Power Supply Voltage: 10V - 20V Power Consumption: 4,70W Feeddurchmesser: Ø 40mm Feedlänge: 42mm 4K/UHD, HDTV & DVB-S2 kompatibel ausziehbarer Wetterschutz SCR Frequenzen: CH01: 1210 MHZ CH02: 1420 MHZ CH03: 1680 MHZ CH04: 2040 MHZ CH05:  985 MHZ CH06: 1050 MHZ CH07: 1115 MHZ CH08: 1275 MHZ Ch09: 1340 MHZ CH10: 1485 MHZ CH11: 1550 MHZ CH12: 1615 MHZ CH13: 1745 MHZ CH14: 1810 MHZ CH15: 1875 MHZ CH16: 1940 MHZ

Das Inverto Monoblock Quad LNB aus der Black Pro Serie für 3° Abstände eignet sich z.B. für den Empfang von Astra 19.2° und Hotbird 16° gleichzeitig. Inverto Monoblock Quad LNB 3° Black Pro 0,2dB Artikelmerkmale: ·        geringes Phasenrauschen (DVB-S2/ HDTV kompatibel) ·        geringes Rauschmass nur 0,2db ·        geringer Stromverbrauch ·        sehr hohe Kreuzpolarisationsentkopplung ·        sehr hohe Frequenzstabilität ·        für bis zu vier SAT-Receiver ·        für Antennen ab min. 80cm Durchmesser ·        für 3 Grad Abstände ·        inkl. LNB Adapterring 40mm ·        Typ IDLB-QUDM22-MNOO3-8PP

Passendes QATTRO-LNB für die Selfsat H21D / H21D2 / H21D4 Damit können Sie die Antenne an ein Einkabelsystem ( Unicable ) oder an einen Multischalter anschliesen. Technischen Daten (Digital-/Universal-LNB): Ausgänge: 4 INPUT (Eingangsfrequenz): 10,7-12,75 GHz IF (Ausgangsfrequenz): 950-1950 MHz Polarization: Dual linear (V,H) GAIN (Verstärkung): max. 60dB Rauchmaß: ca. 0,2dB Für HDTV und 3D TV geeignet !

Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse1 Ausgang zum direkten Anschluss eines digitalen bzw. analogen Empfangsgerätes (z.B. eines Receivers) EmpfangEinteilnehmer-EmpfangDigitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchMax. 130 mA Beschreibung Signalumsetzer für den EinteilnehmerbetriebDer UNYSAT Universal-V/H-LNB ist ein Signalumsetzer, der für den Empfang aller analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote im Einteilnehmerbetrieb ausgelegt ist (Single-LNB). Er verfügt über einen (Signal-)Ausgang und kann direkt an einen Receiver angeschlossen werden. Der unmittelbare Anschluss eines weiteren Teilnehmers (d.h. eines Receivers oder eines vergleichbaren Empfangsgerätes) ist bei diesem Typ des LNB nicht möglich. Funktion des LNBDer LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden. Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.SchaltkriterienDie Umwandlung der beiden Frequenzbänder wird ebenso wie die Umwandlung der Polarisationsebenen separat vorgenommen. Die Umschaltung zwischen den Polarisationsebenen erfolgt über die unterschiedliche Höhe der LNB-Versorgungsspannung (14 Volt für die vertikale bzw. 18 Volt für die horizontale Ebene). Die Ansteuerung des oberen Frequenzbandes wird dagegen über ein 22 KHz-Signal vorgenommen, das der LNB-Versorgungsspannung überlagert wird.WetterschutzDer leistungsfähige UNYSAT Universal-V/H-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eine Halteschelle ist zur Befestigung nicht erforderlich. Der Anschluss des Koaxialkabels kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Teil des Wetterschutzgehäuses abzunehmen, so dass der Anschlussbereich des LNB offen liegt.Installationsbeispiel: Einteilnehmer-EmpfangEin Receiver soll mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-V/H-LNB - vorzugsweise mit Wetterschutzgehäuse), ein Satellitenreceiver, eine Antennensteckdose und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern. Leistungsmerkmale Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse1 Ausgang zum direkten Anschluss eines digitalen bzw. analogen Empfangsgerätes (z.B. eines Receivers) EmpfangEinteilnehmer-EmpfangDigitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchMax. 130 mA

Passendes QUAD-LNB für die Selfsat H21D / H21D2 Damit können dann bis zu 4 Endgeräte/Tuner direkt an die Antenne angeschlossen werden Technischen Daten (Digital-/Universal-LNB): Ausgänge: 4 INPUT (Eingangsfrequenz): 10,7-12,75 GHz IF (Ausgangsfrequenz): 950-1950 MHz L.O (Oszillatorfrequenz): 9,75 GHZ GAIN (Verstärkung): max. 60dB Rauchmaß: ca. 0,2dB Für HDTV und 3D TV geeignet !

Inverto Octo universal Premium LNB IDLP-OCT410-PREMU-OPN Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieses LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. 8 Set-Top Boxen. Das LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten: Rauschmaß 0,2dB 40mm Feed Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz LO Frequenz Tiefband 9.75 GHz LO Frequenz Hochband 10.6 GHz Phasenrauschen @ 10 kHz -80 dBc/Hz max. Stromverbrauch: max. 120mA Kreuzpolarisationsunterdrückung 22 dB min. Frequenzstabilität @ 25 °C ±500 kHz max. Verstärkung 55 dB min.
