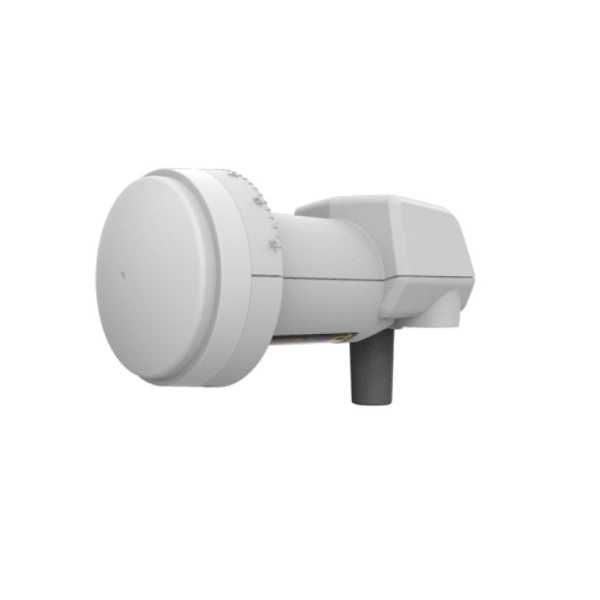

Inverto Unicable II LNB IDLU-32L412-UNBRR-OPP für bis zu 32 Teilnehmer

Product information

Inverto Unicable II LNB IDLU-32UL412-UNBRR-OPP für bis zu 32 Teilnehmer


Der Inverto Unicable II LNB ermöglicht Satelliteninstallationen mit bis zu 32 Satellitenreceivern (Teilnehmer) über ein Koaxialkabel. Unter Nutzung der EN50494/ EN50607 Protokolle erhält man so Zugang zu einer unbegrenzten Zahl an Transponder (dynamischer Modus). Alternativ kann der Inverto LNB so konfiguriert werden, dass er eine fest vorgegebene Transponder auf ZF-Frequenz Zuweisung bietet (statischer Modus). Auf diese Weise kann eine unbegrenzte Anzahl von Receivern mit dem LNB verbunden werden die durch die digital Channel-Stacking Technologie mit bis zu 32 Transpondern (oder mehr, abhängig von der Bandbreite der gewünschten Transponder) versorgt werden.


Der Inverto Unicable II LNB wird durch einen angeschlossenen Sat-Receiver oder über ein externes Netzteil und den Power Inserter mit Strom versorgt (nur falls der Receiver nicht genügend Strom zum Betrieb des LNB liefert).


Hauptmerkmale:

  • Geringes Phasenrauschen
  • DVB-S2 (HDTV) kompatibel
  • Geringe Rauschzahl
  • Sehr hohe Kreuzpolarisationsisolierung
  • Programmierbarer statischer Modus mit Frequenz-Zuweisung (Programmer separat erhältlich)
  • Antennenjustier Modus

Technische Daten:

  • Eingangsfrequenzbereich:
  • Satellit: 10.7 - 12.75 GHz
  • Rauschzahl (Rauschmass/Noise Figure) 1 dB max.
  • LO Frequenz 10,4 GHz
  • LO Anfangsgenauigkeit +/- 1.0 MHz
  • LO Temperaturdrift  +/- 2.5 MHz
  • Phasenrauschen (bei 10 kHz) - 80 dBc / Hz
  • Unicable Konversionsgewinn 55 dB Min.
  • Verstärkungswelligkeit +/- 0.75 dB/UB
  • Spiegelfrequenzunterdrückung 40 dB Min.
  • Kreuzpolarisationsisolierung 22 dB Min.
  • 1dB Kompressionspunkt (am Ausgang) 0 dBm min.
  • Ausgang VSWR 2.5 : 1 max.
  • Ausgangsimpedanpedanz 75 Ohm
  • User Band (Kanal) Bandbreite konfigurierbar, 10-64MHz (standardmäßig 36MHz)
  • Kanalisolierung (Channel Isolation) 25 dB Min.
  • Unicable Steuersignale (Unicable Control Signals) DiSEqC1.x/DiSEqC2.x, EN50494/EN50607
  • DC Stromaufnahme (DC Power) 400mA@13.5V
  • Betriebstemperatur - 30°C~ + 60°C
  • Hersteller Art. Nr.: IDLU-32UL42-UNBOO-OPP

User Band Frequenzen (Kanäle) bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle


  • CH1 1210MHz (EN50494+EN50607)
  • CH2 1420MHz (EN50494+EN50607)
  • CH3 1680MHz (EN50494+EN50607)
  • CH4 2040MHz (EN50494+EN50607)
  • CH5 984MHz (EN50494+EN50607)
  • CH6 1020MHz (EN50494+EN50607)
  • CH7 1056MHz (EN50494+EN50607)
  • CH8 1092MHz (EN50494+EN50607)
  • CH9 1128MHz (EN50607)
  • CH10 1164MHz (EN50607)
  • CH11 1256MHz (EN50607)
  • CH12 1292MHz (EN50607)
  • CH13 1328MHz (EN50607)
  • CH14 1364MHz (EN50607)
  • CH15 1458MHz (EN50607)
  • CH16 1494MHz (EN50607)
  • CH17 1530MHz (EN50607)
  • CH18 1566MHz (EN50607)
  • CH19 1602MHz (EN50607)
  • CH20 1638MHz (EN50607)
  • CH21 1716MHz (EN50607)
  • CH22 1752MHz (EN50607)
  • CH23 1788MHz (EN50607)
  • CH24 1824MHz (EN50607)
  • CH25 1860MHz (EN50607)
  • CH26 1896MHz (EN50607)
  • CH27 1932MHz (EN50607)
  • CH28 1968MHz (EN50607)
  • CH29 2004MHz (EN50607)
  • CH30 2076MHz (EN50607)
  • CH31 2112MHz (EN50607)
  • CH32 2148MHz (EN50607)

Erklärung:


  • EN50494 = steuerbar über unicable-taugliche Receiver (Unicable I)
  • EN50607 = steuerbar über JESS-taugliche Receiver (Unicable II)
