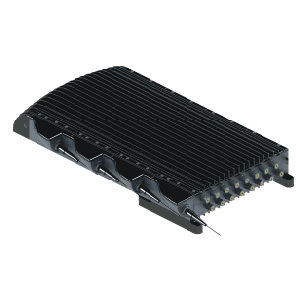

Invacom Switch Blade 8 Teilnehmer Multischalter Erweiterung

Invacom Switch Blade 8 Teilnehmer Multischalter Erweiterung

SwitchBlade Erweiterungs Multischalter ermöglicht in Verbindung mit dem SwitchBlade Basis Schalter den Empfang einer weiteren Satelliten Position mit bis zu vier Sat-Ebenen. Es sind maximal drei Eweiterungsschalter an einem Basis Multischalter nutzbar.

Features:

• Multischalter mit optischem Eingang
• Erweiterbar auf 2, 3 oder 4 Satelliten + TV / Radio
• Alle Einheiten mit nur einem Netzteil zu betreiben
• Mit 8 Teilnehmerausgängen
• Platzsparendes Design

Technische Spezifikationen:

• RF Frequenzbandbreite 950 MHz - 2150 MHz
• Ausgangs-Impedanz 75 Ohm
• Rückflussdämpfung 10 dB
• Nennausgangspegel 79 dB?V (Abhängig vom Signalpegel des Satelliten)
• Rauschabstand @ max. Verstärkung 5 dB
• Terrestrische Entkopplung 30 dB

• DVB-T, DAB & FM (Elektrisch)
• RF Frequenzbandbreite
• DVB-T 470 MHz - 790 MHz
• DAB 174 MHz - 240 MHz
• FM 88 MHz - 108 MHz
• Ausgangs-Impedanz 75 Ohm
• Rückflussdämpfung 10 dB
• Nennausgangspegel für DVB-T 69 dB?V für 6 Multiplexe
• Rauschabstand @ max. Verstärkung 5 dB
• Sat Entkopplung 35 dB

• DVB-T, DAB, FM & Sat (Optisch)
• Optische Wellenlänge 1100 nm bis 1650 nm
• Optischer Eingangspegel -14 dBm bis -3 dBm

DC Spezifikationen:

• Eingangsspannung 11 V bis 20 V
• Durchschnittlicher Stromverbrauch bei 16-fach System 1,2 A maximal (basierend auf der 4 Satelliten Konfiguration)
• Durchschnittliche Stromaufnahme vom Receiver <35 mA
• DiSEqC 1.0

Anschlüsse:

• Eingang FC/PC Buchse
• Ausgänge F-Buchse
• Stromversorgung 2,1 mm Buchse

Abmessungen:

• 1 Satellit (nur Basis) 227 mm x 138 mm x 67,5 mm
• 2 Satelliten (Basis + Erweiterung) 227 mm x 220 mm x 67,5 mm
• 3 Satelliten (Basis + 2 x Erweiterung) 227 mm x 303 mm x 67,5 mm
• 4 Satelliten (Basis + 3 x Erweiterung) 227 mm x 385 mm x 67,5 mm

• Umgebungstemperaturen
• Betriebstemperatur -20° C bis +50° C
• Lagertemperatur -40°C bis +70° C
