Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät

Product information

Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät


Das Satlink ST-5150 ist ein Kombi Messgerät für alle Bereiche. Es können DVB-S/S2 Signale genauso wie DVB-T/T2(H.265) und DVB-C gemessen werden.

Die Signalstärke und Signalqualität (MER) werden als numerische Messwerte und als Balkenanzeige dargestellt.


Als weitere Messwerte ermittelt es das Signal-/Rauschverhältnis (C/N) und die Bitfehlerrate (BER). Zusätzlich kann auch die Bildqualität über den hochauflösenden 11 cm TFT-LCD-Bildschirm überprüft werden.

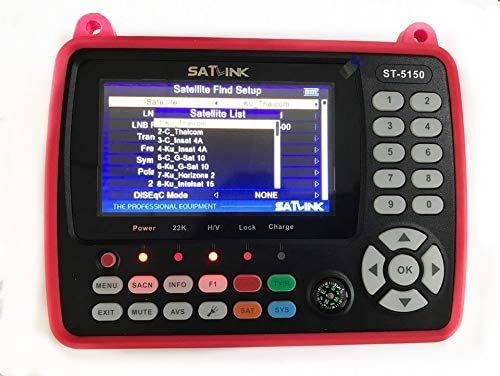

Die Lieferung erfolgt inklusive Gummischutzhülle, Steckernetzteil, 12V Anschlusskabel, AV-Kabel (3,5mm Klinke auf 3x Cinch) und 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT). Um eine Satelliten-Antenne schnell auf den gewünschten Satelliten ausrichten zu können, sind viele Satelliten bereits vorprogrammiert.

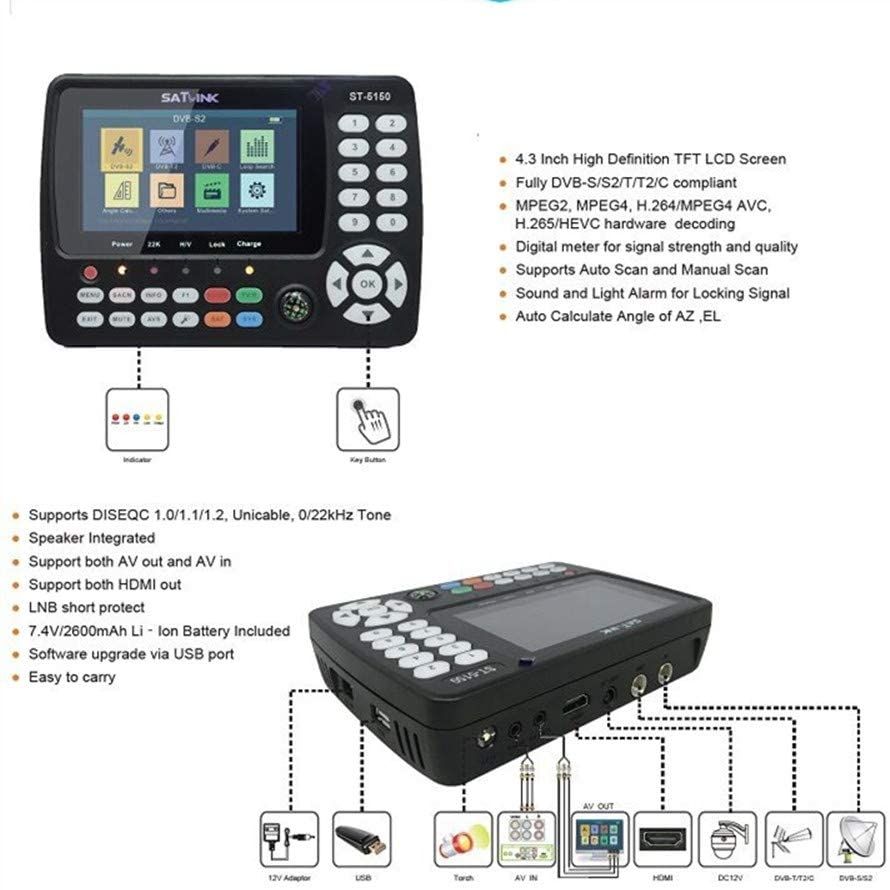

Funktionsumfang:

  • Digitales Messgerät für DVB-S/S2, DVB-T/T2 (H.265) und DVB-C
  • Loop-Suche für alle Bereiche
  • Anzeige der Signalstärke wahlweise in dBµV, dBm oder dBmV
  • 4,3" TFT LCD Bildschirm
  • HDMI 1.4 Anschluss (für externen Bildschirm) - Vollfarben OSD-Menü
  • A/V Ausgänge: 3,5mm Klinke (über AV-Kabel), HDMI Ver 1.4
  • Analoger Videoeingang & 12VStromversorgung Test von CCT Kameras
  • Schneller Systemstart
  • Einfache Bedienung
  • Kanalliste nach Bereichen oder komplett anzeigbar.
  • Schnelles Einrasten
  • Messung von: Pegel, C/N, BER, MER
  • Abschaltbares, akustisches Einrast- und Pegelsignal
  • DiSEqC 1.0, 1.1, 1.2, USALS
  • Unicable 1.0 & 1.1
  • LNB Versorgung: 13/18V,0/22kHz
  • Schutz vor LNB Kurzschluss
  • 5V, 12V, 24V Speisung terrestrischer Antennen USB 2.0 Anschluss
  • Tastaturbeleuchtung (abschaltbar)
  • Firmware-Update über USB
  • Sichern/Rücksichern der Kanallisten über USB
  • Winkelrechner für SAT-Antennen
  • Taschenlampenfunktion


Technische Daten:

  • Betriebsspannung: 7,4 V
  • Li-oN Batterie: 2.6 Ah
  • Gewicht 500g
  • Abmessungen (H x B x T) 170 x 120 x 40mm

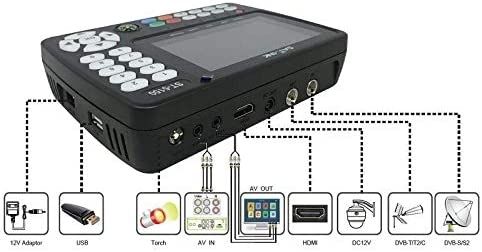

Anschlüsse:

  • HDMI: Digitaler Audio- und Video-Ausgang Ver 1.4 für TV-Geräte mit HDMI-Eingang.
  • USB: 1 USB-2.0 Port zum Anschluss eines USB-Datenträgers
  • (Der eingebaute Mediaplayer kann unterschiedliche Formate von USB-Datenträgern wiedergeben.)
  • AV IN / AV OUT: AV-Eingang und Ausgang .
  • (Es können externe Quellen wiedergegeben oder das empfangene Signal auf ein externes Gerät weitergeleitet werden.)
  • DC OUT (12 V): Ausgang zur Spannungsversorgung von CCT Kameras
  • DVB-S/S2 (RF) F-Buchse: Zum Anschluss der Signalquelle (LNB, Multischalter) mittels F-Stecker.
  • T2/T/C (ANT) F-Buchse: Zum Anschluss an Terrestrische Antennen oder an das Breitband-Kabelnetz mittels F-Stecker.

Lieferumfang:

  • Satlink ST-5150 DVB-S/S2/T/T2/C Combo Messgerät
  • deutsche Bedienungsanleitung
  • Gummischutzhülle
  • Steckernetzteil
  • 12V Anschlusskabel
  • AV-Kabel (3,5mm Klinke auf 3x Cinch)
  • 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT)
