Selfsat H22SCR+ Unicable Antenne 2 Legacy Ausgängen 6 Teilnehmer

Product information

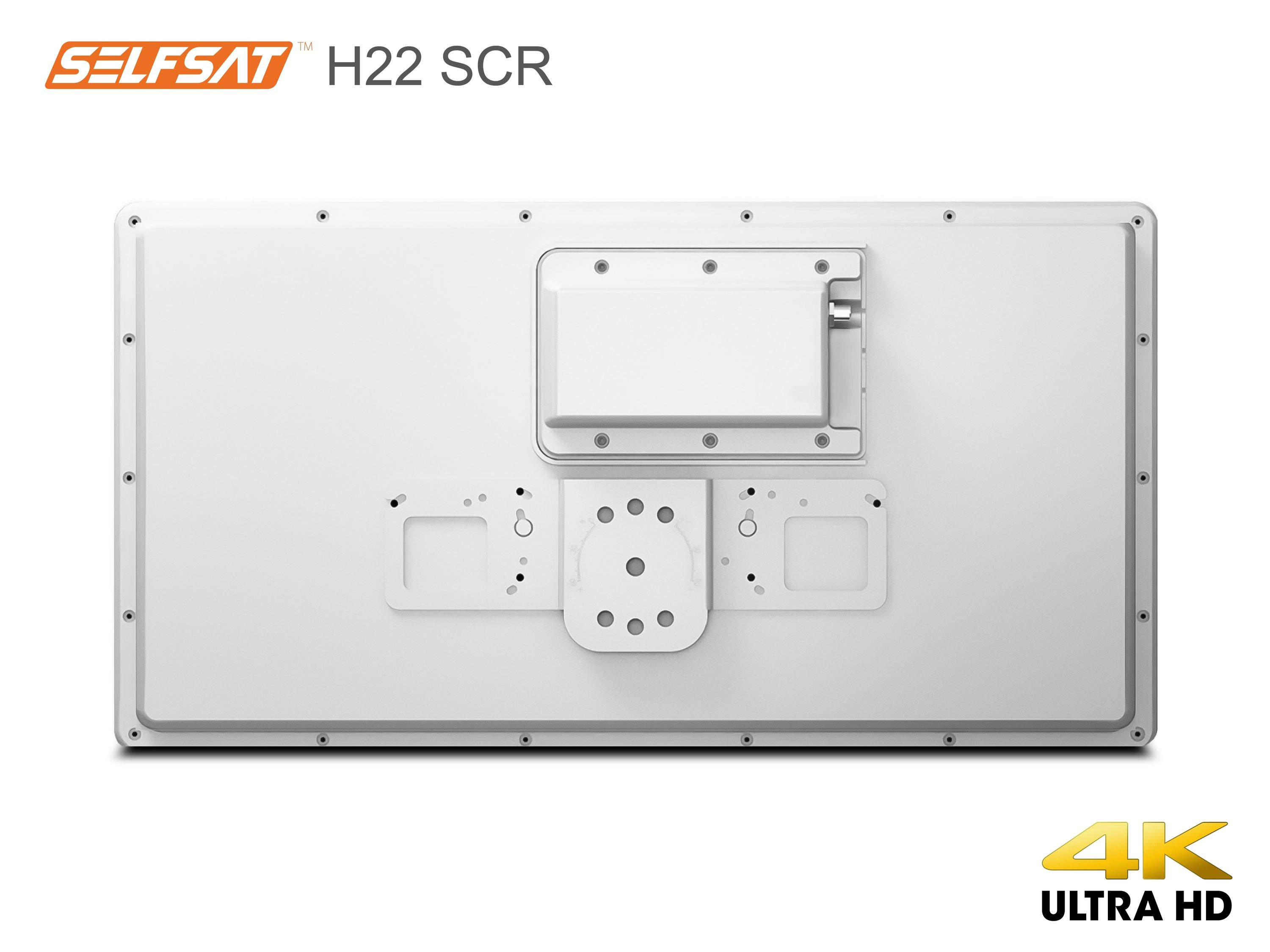

Selfsat H22SCR+ Unicable Antenne 2 Legacy Ausgängen 6 Teilnehmer


- Selfsat H22D mit einem Unicable LNB (SCR LNB)

- 2 Legacy Ausgänge für konventionelle Receiver und 1 Unicable Ausgang für bis zu 4 unicabletaugliche Geräte

- Vereinfacht die Montage komplexer Verteilungen im Haus. Dadurch Einsparung an Material- und Arbeitskosten.

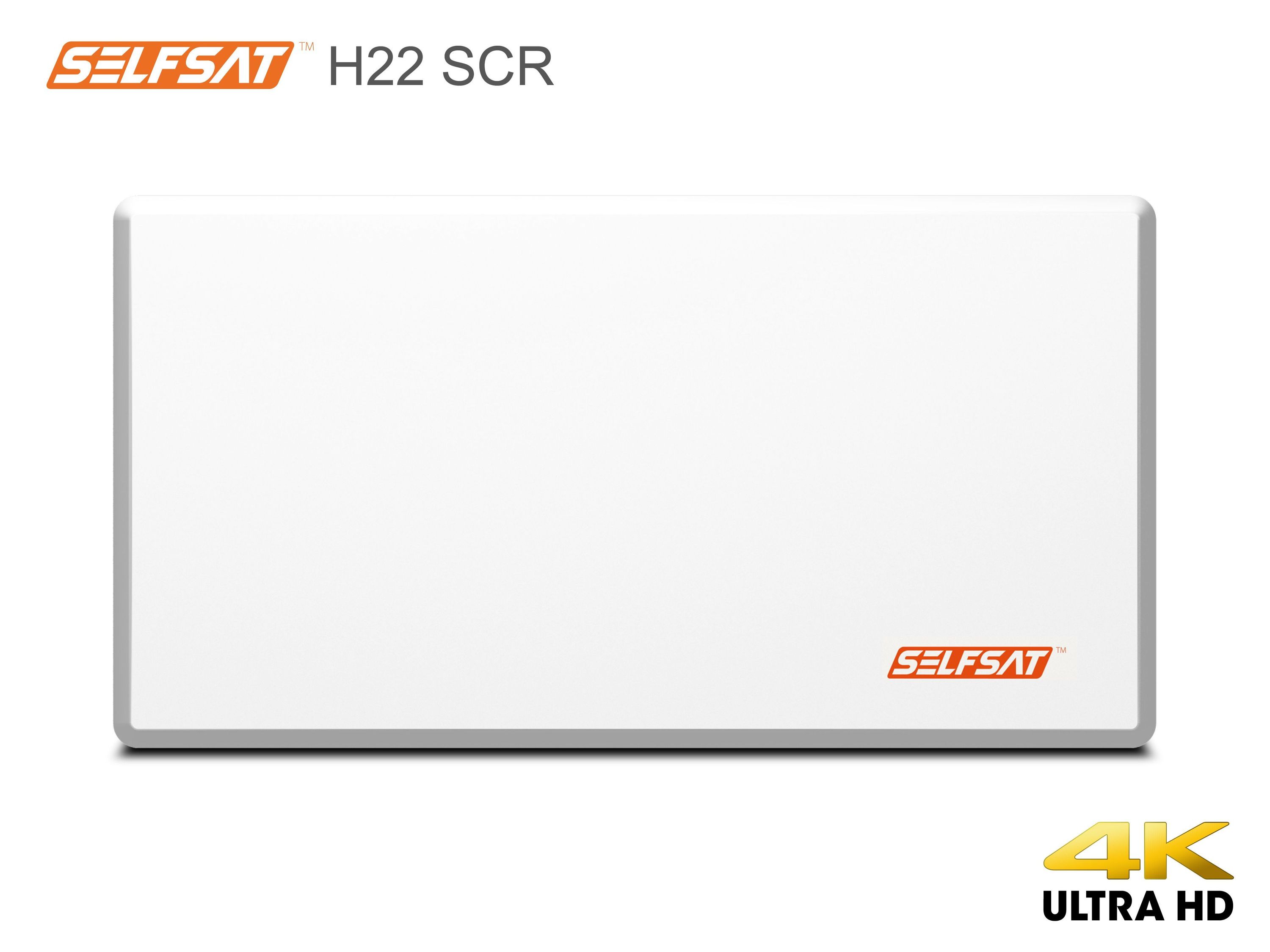

- Modernes, Flaches Design

- Alle Halterungsvarianten im Lieferumfang


Technische Daten (Allgemein):

  • Polarisation: Vertikal & Horizontal
  • Antennengewinn: 34.5dBi (bei 12.7GHz)
  • Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz
  • LO Frequenz: 9.75 GHz / 10.6 GHz
  • LO Abweichung: ± 1 MHz (bei 25°C)
  • LO Stabillität: ± 3 MHz (bei -40 ~ 60°C)
  • LO Phasenrauschen:

-60 dBc/Hz (Max.) (bei 1 kHz)

-75 dBc/Hz (Max.) (bei 10 kHz)

-100 dBc/Hz (Max.) (bei 100 kHz)

  • Rauschmaß: 0,8 dB (Typ.)
  • Kreuzpolarisation Isolation: 20 dB (Min.)
  • P 1dB: 0 dBm (Min.)
  • Ausgabe VSWR: 2.0 : 1 (Max.)
  • Stromaufnahme: 250 mA (bei 13V) (Max.)
  • Ausgang Anschluss: 75Ω F typ
  • Betriebstemperatur: -40°C ~ +60°C
  • Größe (B x T x H): 566 x 300 x 65mm
  • Gewicht: 7.0kg

Technische Daten (SatCR - Ausgang):

  • Ausgang SatCR Kanäle: 1210, 1420, 1680, 2040 MHz
  • Konversionsgewinn außerhalb der AGC: 60dB (Min.)
  • Gewinn Variation: 7.5dB P -P (Max.)
  • IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm
  • Kontrollsignal: CENELEC EN-50494

Technische Daten (Legacy - Ausgang):

  • Ausgang IF (Legacy): 950-2150 MHz
  • Konversionsgewinn außerhalb der AGC: 55dB (Min.)
  • Gewinn Variation: 7.5dB P -P (Max.)
  • IF AGC Ausgangssoll Stufe im CW Modus: -16~25dBm
  • Kontrollsignal:

1) Polarisationsumschlatung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)

2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz ±4kHz


Im Lieferumfang enthalten:

  • SELFSAT H22D-SCR Satellitenantenne
  • SCR LNB für bis zu 6 Teilnehmer

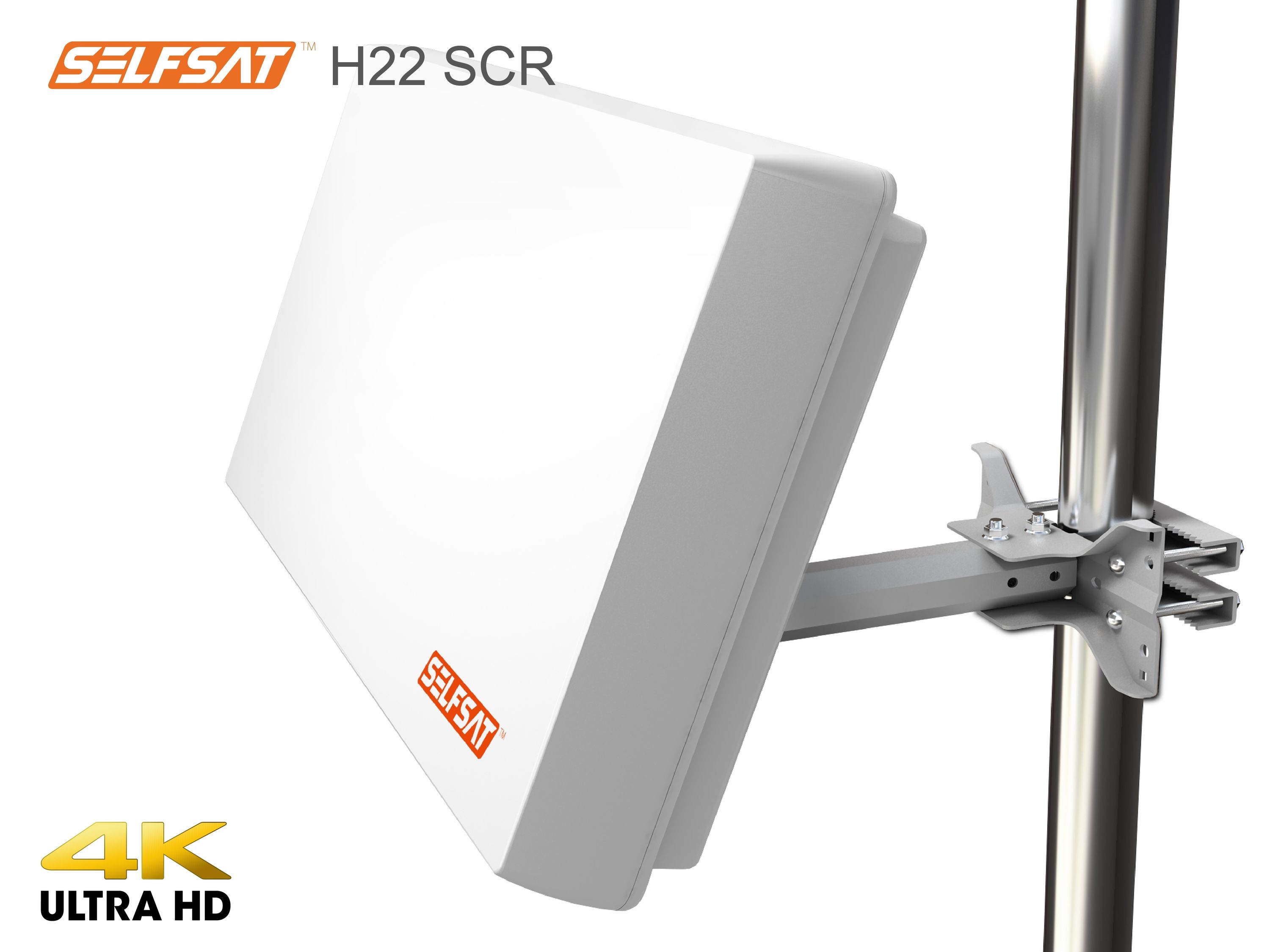

  • Masthalterung mit Befestigungsschelle

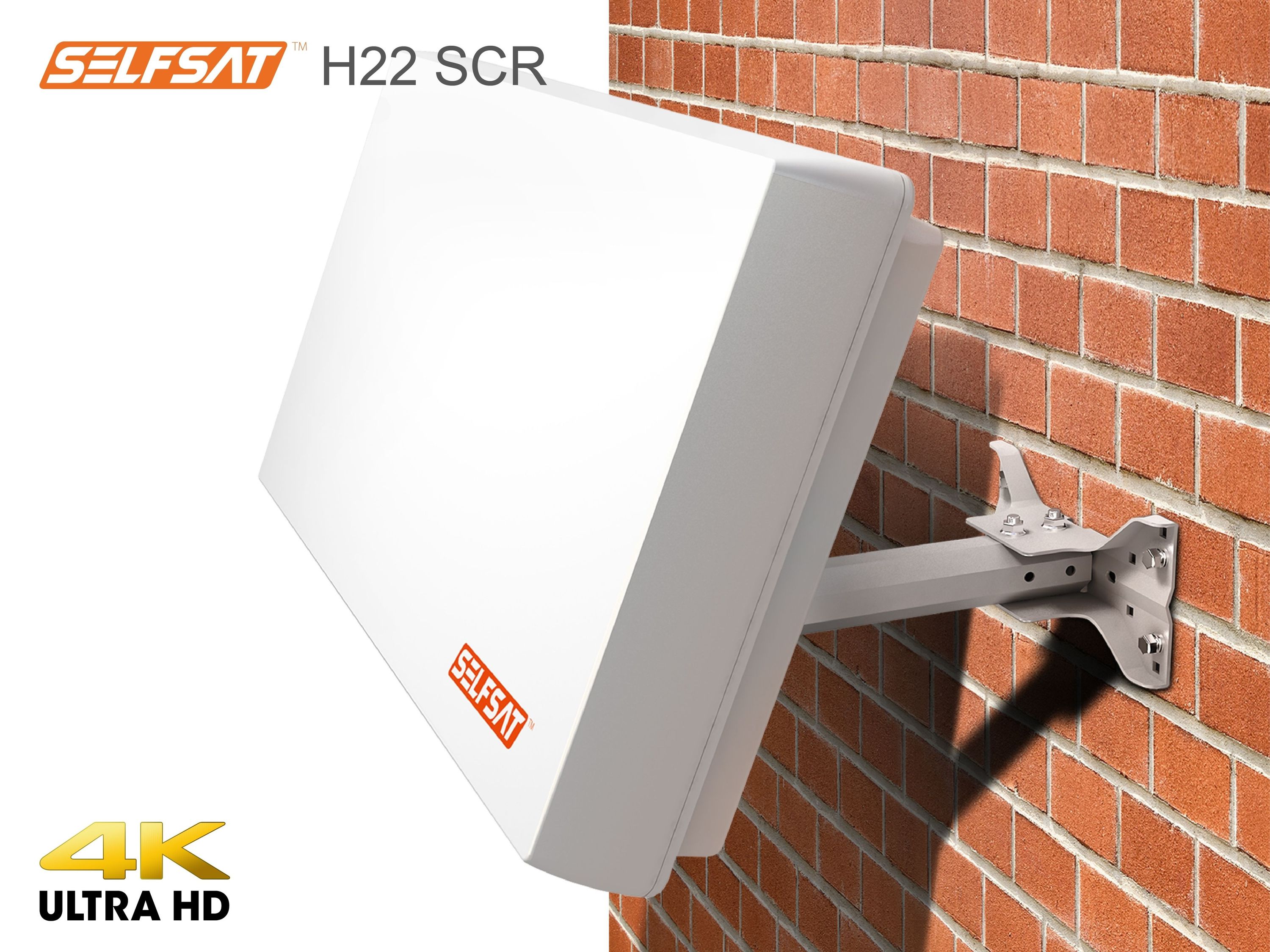

  • Wandhalterung

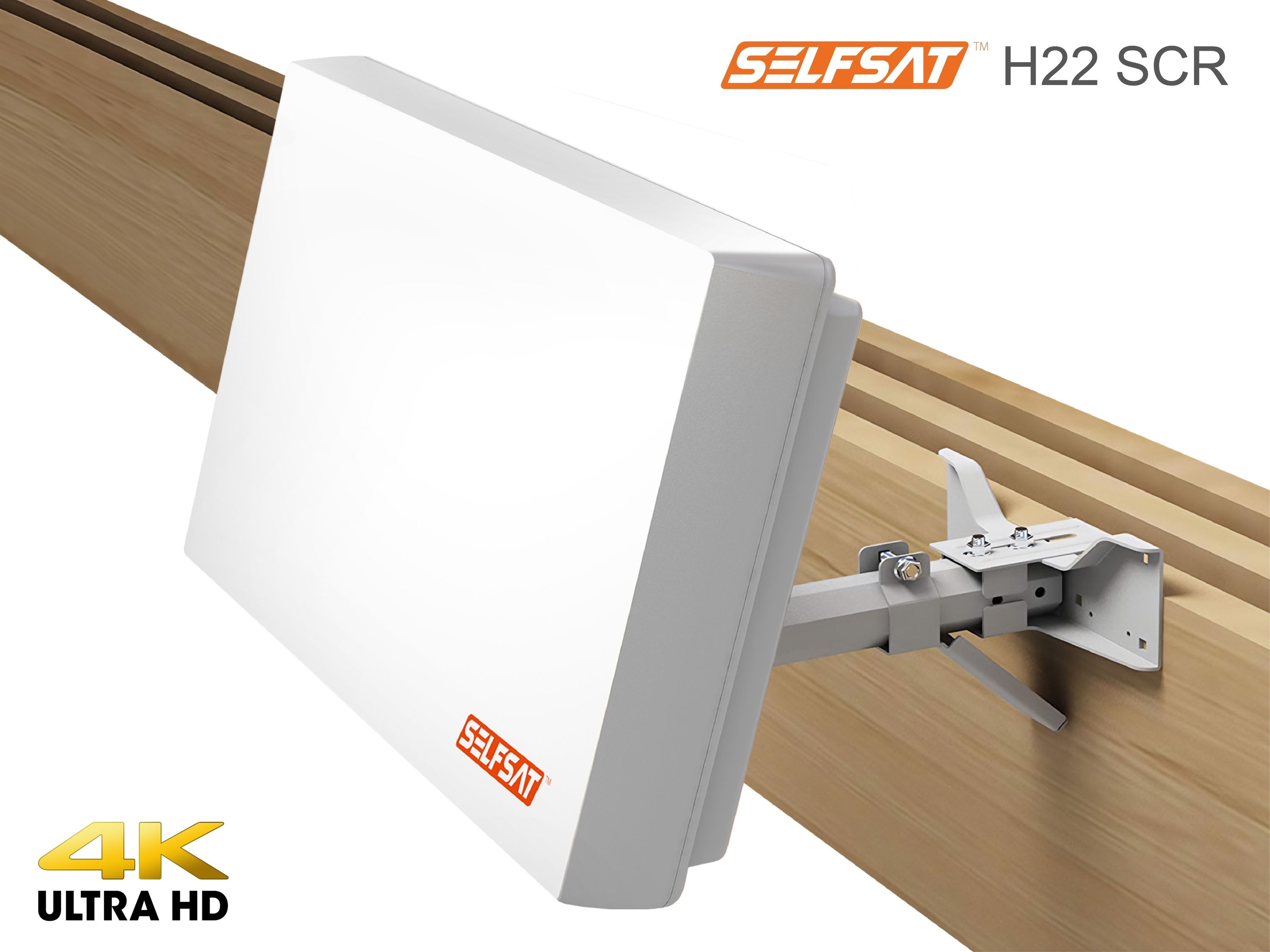

  • Fensterhalterung
  • Standfuß
  • Aufbauanleitung
  • Schraubensatz
  • Werkzeug
