EMP Centauri E-Lite Class Multischalter MS 5/12 ELP-4 ohne Netzteil
Bei dem neuen stromsparenden Elite EMP MS5/12 ELP-4 Multischalter aus dem Hause EMP-Centauri handelt es sich um einen 5 in und 12 out Multischalter.

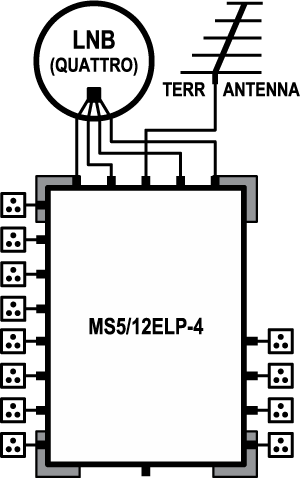

In der Standardversion ist dieser geeignet um eine Satellitenposition, sowie Terrestrik für 12 Teilnehmer zur Verfügung zu stellen. Terrestrisches Signal kann an der entsprechenden Eingangsbuchse eingspeist werden und steht dann an den Ausgängen zur Verfügung. Aufgetrennt wird das Signal SAT/Terrestrik mittels Sat-Dosen an den Endstellen.
Der EMP MS5/12 ELP-4 hat nur minimale Verluste im Sat Bereich (5dB) und kann deswegen in Verteilanlagen mit längeren Kabelwegen problemlos zum Einsatz kommen.
Ein weiterer Vorteil ist das der Multischalter von den angeschlossenen Satelliten-Receiver eingespeist wird. Von jedem Empfänger wird Spannung zum Eingang SAT 2 Anschluß übertragen. Wahlweise ist auch ein externes Netzteil anschließbar (nicht im Lieferumfang), dieser versorgt dann das LNB und auch TERR Eingänge.
Technische Daten:
- EMP Multischalter E-Lite Class MS5/12 ELP-4, Stromlos
- Frequenzbereich LNB Eingänge 950-2150MHz
- Terrestrischer Eingang 5-862MHz
- Ausgänge 5-2150MHz
- Steuerung 13V / 18V + 0/22kHz
- Verlust Sat. 5dB avg
- Verlust Terrestrisch 19dB avg
- Isolation Sat- Eingänge min. 20dB
- Maximales Eingangssignal Sat. / Terr. 90dBµV / 110dBµV
- Maximales Ausgangssignal Sat. 85dBµV
- Maximales Ausgangssignal Terr. 91dBµV
- Stromverbauch von Receiver 50mA
- Abmessungen: L x B x H 182 x 152 x 45mm)
- Temperaturbereich -30 ... +70°C
Wichtige Hinweise:

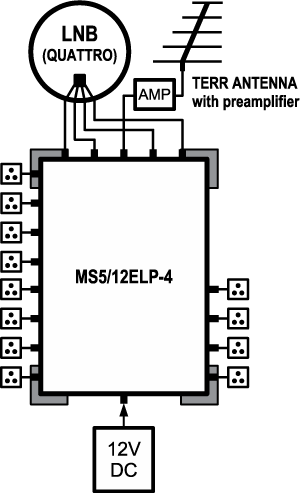

Dieser Multischalter kann nur in Verbindung mit Quattro LNB verwendet werden. Der DC-Anschluß ermöglicht den Anschluß eines externen Netzteiles (im Lieferumfang nicht enthalten). Mit diesem kann z.B. über den terrestrischen Anschluß ein Verstärker und/oder Vertikal/High der LNB mit Spannung versorgt werden.
