Kathrein UAS 685 Quad LNB für 4 Teilnehmer Am Kathrein UAS 685 Quad LNB können Sie bis zu für 4 Teilnehmer/Receiver direkt anschließen. Artikelmerkmale: Universal-Quad-Speisesystem mit integriertem Multischalter für 4 Teilnehmer Geeignet für die Kathrein Sat-Antennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend typ. 1,4 W Leistungsaufnahme Hohe Frequenzstabilität durch neueste PLL-Chip-Technologie Hervorragende Abschirmung gegen Störeinstrahlungen, z. B. durch LTE-Mobilfunk Durch den kompakten Aufbau ist Multifeed-Empfang bereits bei kleineren Spiegeldurchmessern möglich Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quad-LNBs Technische Daten: Typ: UAS 685 Bestell-Nr.: 201500002 Polarisation: Umschaltbar Vertikal (14 V) | Horizontal (18 V) Eingangsfrequenz: Umschaltbar 10,70 - 11,70 GHz (0 kHz) | 11,70 - 12,75 GHz (22 kHz) Verstärkung: > 50 dB Ausgangsfrequenz: 950 - 1950 MHz | 1100 - 2150 MHz Oszillatorfrequenz (L.O.): 9,75 GHz | 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe technische Daten SAT-Antenne Geeignet für Sat-Antenne: CAS 06 | CAS 60 | CAS 80xx | CAS 90xx | CAS 120 Polarisationsentkopplung: Typ. 25 dB Leistungsaufnahme LNB: Typ. 1,4 W Versorgungsspannung LNB: vertikal: 9,0 - 14,9 | horizontal: 15,5 - 19,0 Ausgang | Impedanz: 4x F-Connector | 75 Ω Gewicht ca.: 0,8 kg Abmessungen: 235 x 135 x 44 mm Lieferumfang: Kathrein UAS 685 4x F-Stecker Azimut-/Elevation-Tabelle Gebrauchsanleitung

Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 Ausgänge zum direkten Anschluss von bis zu vier digitalen oder analogen Sat-Empfangsgeräten (z.B. Digitalreceivern) EmpfangMehrteilnehmer-Empfang (max. vier Teilnehmer)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchTypisch 130 mAMax. 190 mA Beschreibung Signalumsetzer für den MehrteilnehmerbetriebDer Quatro-Switch-LNB ist ein universeller Mehrteilnehmer-LNB, mit dem alle analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote empfangen werden können. Der integrierte Multischalter ermöglicht den direkten Anschluss von bis zu vier Empfangsgeräten (z.B. vier Digitalreceiver). Für eine Erweiterung des Empfangssystems durch zusätzliche (externe) Multischalter ist dieser LNB allerdings nicht ausgelegt. Der UNYSAT Quatro-Switch-LNB ist eine kostengünstige Möglichkeit zur Realisierung einer Empfangsanlage mit max. vier Teilnehmern.Funktion des LNBDer LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden. Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.SchaltkriterienDie Umwandlung der beiden Frequenzbänder wird ebenso wie die Umwandlung der Polarisationsebenen separat vorgenommen. Die Umschaltung zwischen den Polarisationsebenen erfolgt über die unterschiedliche Höhe der LNB-Versorgungsspannung (14 Volt für die vertikale bzw. 18 Volt für die horizontale Ebene). Die Ansteuerung des oberen Frequenzbandes wird dagegen über ein 22 KHz-Signal vorgenommen, das der LNB-Versorgungsspannung überlagert wird.WetterschutzDer leistungsfähige UNYSAT Quatro-Switch-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eeine Halteschelle ist zur Befestigung nicht erforderlich. Der Anschluss der Koaxialkabel kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Gehäuseteil abzunehmen, so dass der Anschlussbereich des LNB offen liegt.Installationsbeispiel: Vierteilnehmer-EmpfangVier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-Quatro-Switch-LNB - vorzugsweise mit Wetterschutzgehäuse), vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern. Leistungsmerkmale Allgemeine DatenSolide VerarbeitungHohe mechanische FestigkeitGroße FrequenzstabilitätHohe (Kreuz-)PolarisationsentkopplungZuverlässiger Wetterschutz Anschlüsse4 Ausgänge zum direkten Anschluss von bis zu vier digitalen oder analogen Sat-Empfangsgeräten (z.B. Digitalreceivern) EmpfangMehrteilnehmer-Empfang (max. vier Teilnehmer)Digitale und analoge SenderEmpfangsbereich: 10,70-12,75 GHz EingangsfrequenzbereichUnterer Frequenzbereich (Low Band): 10,70-11,70 GHzOberer Frequenzbereich (High Band): 11,70-12,75 GHz AusgangsfrequenzbereichUnterer Frequenzbereich (Low Band): 950-1950 MHzOberer Frequenzbereich (High Band): 1100-2150 MHz LOFUnterer Frequenzbereich (Low Band): 9,75 GHz (+/-3 MHz)Oberer Frequenzbereich (High Band): 10,6 GHz (+/-3 MHz) VerstärkungMin. 50 dBMax. 65 dB SchaltkriterienPolarisationsumschaltung (vertikal/horizontal): 14/18 Volt-SpannungssignalFrequenzbandumschaltung (low/high): 22 kHz-Tonsignal RauschmaßUnterer Frequenzbereich: 0,5 dB max.Oberer Frequenzbereich: 0,5 dB max. SpannungsversorgungArbeitsspannung vertikal: 11,5-14,5 VArbeitsspannung horizontal: 16-19 V StromverbrauchTypisch 130 mAMax. 190 mA

Passendes QUAD-LNB für die Selfsat H21D / H21D2 Damit können dann bis zu 4 Endgeräte/Tuner direkt an die Antenne angeschlossen werden Technischen Daten (Digital-/Universal-LNB): Ausgänge: 4 INPUT (Eingangsfrequenz): 10,7-12,75 GHz IF (Ausgangsfrequenz): 950-1950 MHz L.O (Oszillatorfrequenz): 9,75 GHZ GAIN (Verstärkung): max. 60dB Rauchmaß: ca. 0,2dB Für HDTV und 3D TV geeignet !

Universal Quattro-Switch LNB 40 mm Feed Eingangsfrequenz: 10,70 - 12,75 GHz Lokale Oszillatorfrequenz (LOF): 9,75 / 10,60 GHz Rauschmass: echte 0,3 dB typ Polarisations-Entkopplung: 30 dB Verstärkung: 50 - 60 dB Feeddurchmesser: 40 mm Feed Umschaltung Band: 0 / 22 kHz Umschaltung vertikal (V): 11,5 - 14,0 V Umschaltung horizontal (H): 15,5 - 19,0 V Stromaufnahme: 200 mA typ Gehäusefarbe: elfenbein Für den Betrieb mit bis zu 4 Teilnehmer

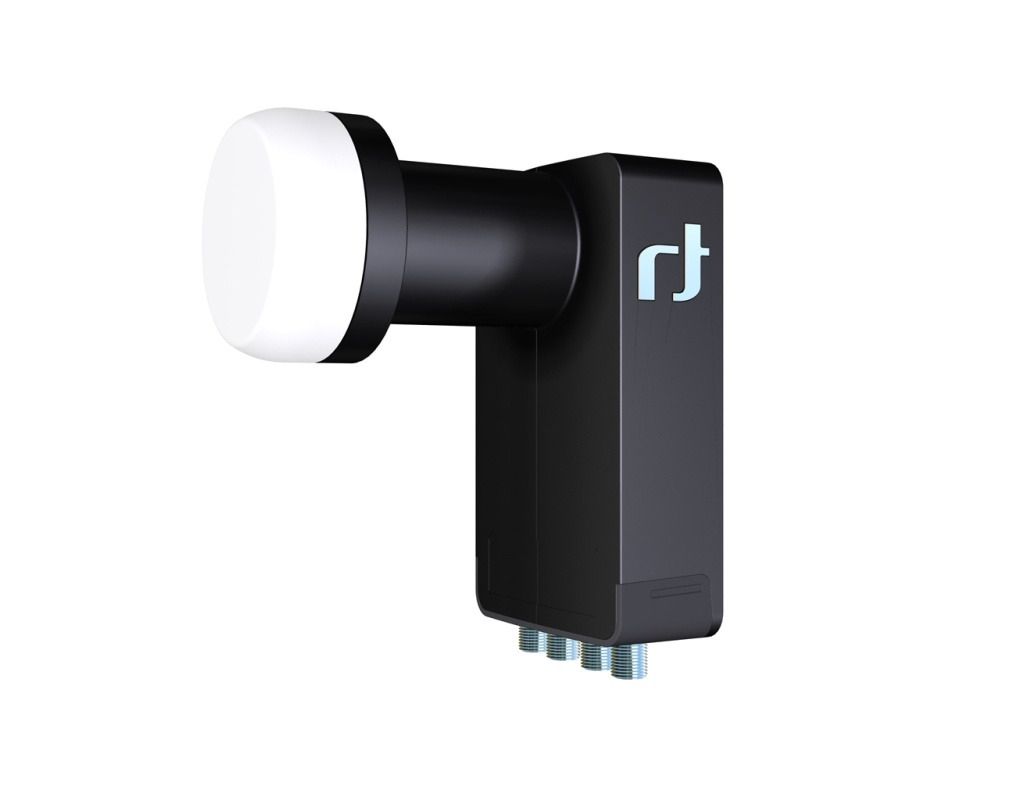

Inverto Quad Black Ultra IDLT-QDL412-ULTRA-OPN Quad-LNB 40mm 0,2dB Die Hochleistungs-Ultra-LNBs von Inverto wurden speziell entwickelt, um den Bedarf an überragendem Empfang unter den Rändern des Satelliten-Footprints, kleinen Schüsselgrößen oder langen Koaxialkabeln zu erfüllen. Dank seines neuartigen Feedhorn-Designs und der überlegenen Front-End-Komponenten bietet dieser LNB eine höhere Umwandlungsverstärkung bei gleichzeitig niedriger Rauschzahl und bester Phasenrauschleistung. Die Kombination aus innovativem Feedhorn-Design, höher spezifizierten Komponenten, exzellenter Kreuzpolarisationsisolation und fortschrittlichem Filterdesign ermöglicht eine verbesserte Handhabung von Stör- und Störsignalen. Dieser LNB bietet einen Sprung in der Gesamtempfangsleistung im Vergleich zu Standard-LNBs, ermöglicht den Empfang von Signalen von einem Satelliten, seine Verteilung an eine einzelne Tuner-Set-Top-Box und ist bereit für Ultra-High-Definition-TV-Übertragungen in 4K oder 8K-Auflösung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Industriestandards hergestellt, ist diese einzigartige Reihe von LNBs eine ideale Lösung für Installationen mit schwierigen Empfangsbedingungen. Hauptmerkmale: Neuartiges Feedhorn Design Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K) Hervorragende Kreuzpolarisationsisolation Sehr niedrige Störpegel Überlegene Rauschzahl bei hoher Verstärkung Rauschmaß: 0.2 dB typ. (0.7 dB max.) Hohe 4G-Immunität Größte Zuverlässigkeit Technische Daten: Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz Oszillatorfrequenz (LO) Tiefband: 9.75 GHz Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Hochband: 10.6 GHz Rauschmaß: 0.2 dB typ. (0.7 dB max.) LO Temperaturdrift: ±2.0 MHz max. LO Anfangsgenauigkeit: ±1.0 MHz max. LO-Phasenrauschen @1 kHz: -70 dBc/Hz LO-Phasenrauschen @10 kHz: -80 dBc/Hz LO-Phasenrauschen @100 kHz: -90 dBc/Hz LO-Phasenrauschen @1 MHz: -100 dBc/Hz Verstärkung: 60 dB ~ 70 dB Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak) Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak) Spiegelfrequenzunterdrückung: 50 dB min. Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min 1 dB Kompressionspunkt (@Ausgang): 0 dBm min. Kreuzpolarisationsisolation: 22 dB min. Steuersignal Ca (V): 10.0 V ~ 14.0 V Steuersignal Cb (H): 16.0 V ~ 20.0 V Steuersignal Cc (Bandumschaltung): 22 kHz ± 4 kHz Ausgangs VSWR: 2.0:1 max. Bandinterne Störung: -65 dBm max. Stromaufnahme: 200 mA max. (10 VDC ~ 20 VDC) Betriebstemperatur: -30 °C ~ +60 °C Ausgangsimpedanz: 75 Ω (F-Typ) Ausgangsanschluss: F-Typ (weiblich) Gewicht: 177 g

Input Frequency RangeLow Band : 10.7 ~ 11.7 GHzHigh Band : 11.7 ~ 12.75 GHzOutput Frequency Range Low Band : 950 ~ 1950 MHzHigh Band : 1100 ~ 2150 MHzL.O. Frequency Low Band : 9.75 GHzHigh Band : 10.60 GHzL.O. Frequency Stability +/-1 MHz (Max)@ Room Temp.Local Oscillator Frequency Phase Noise -60dBc/Hz @ 1KHz (Max.)-85dBc/Hz @ 10KHz (Max.)-105dBc/Hz @ 100KHz (Max.)Noise Figure 0.2dB (Typ.)Conversion Gain 56 ~ 60 dBGain Flatness 26 MHz Bandwidth +/-0.5dB (Typ.)Polarity Switching VoltageLow Band : 11.0 ~ 14.0 VdcHigh Band : 16.0 ~ 20.0 VdcBand Switching Low Band : 0 KHzHigh Band : 22 KHz +/- 4KHzCross-Pol. Isolation 25 dB (Typ.)Image Rejection 40 dB (Min.)Current Consumption 220 mA (Typ.)Output Connector Type 75 OHMS F-Female Output Spurious

Octagon Quad Optima OQSLO LNB 0.1dB 3D Ready Das Octagon Quad Optima von OCTAGON ist zum Empfang von analogen sowie digitalen Sendern von jedem Satelliten geeignet.Das LNB zeichnet sich durch ein minimales und stabiles Rauschmaß von 0,1dB,hervorragende Verarbeitung und ein UV-beständiges Wetterschutzgehäuse aus.Eigenschaften & Technische Daten :  ·        Exzellente Rauschzahl bis zu 0.1dB ·        Verstärkung 60~65dB ·        Sehr geringer Stromverbrauch ·        Extrem kälte-und hitzebeständig ·        Sehr hohe Polarisation Entkopplung ·        Hohe Frequenzstabilität ·        Feeddurchmesser 40mm ·        3 Jahre Garantie ·        Wetterschutz ·        DVB-S2 kompatibel ·        Freq. 10.70 - 12.75 GHz ·        L.O. 9.75 / 10.6 GHz ·        geeignet für 4 Receiver/Teilnehmer ·

Main Features: · Superior Phase Noise performance DVB-S2 (HDTV) compliant · Excellent isolation - extremely high cross-pol performance · Very low spurious levels · Superior Noise Figure · Higher conversion gain · Ultimate reliability · 3 years warranty Technical Specifications: Low Band Input Frequency Range   10.7~11.7 GHz Low Band Output Frequency Range   950~1950 MHz LO Frequency   9.75 GHz High Band Input Frequency Range   11.7~12.75 GHz High Band Output Frequency Range   1100~2150 MHz LO Frequency   10.6 GHz Noise Figure   0.2dB typ. (0.7dB max.) LO Initial Accuracy   +/- 1.0 MHz max. LO Temperature Drift   +/- 3.0 MHz max. LO Phase Noise @ 10K Hz   -90 dBc/Hz max. Conversion Gain   60 dB min. Gain Ripple   +/- 0.75 dB/27MHz Gain Variation   +/- 4 dB Image Rejection   40 dB min. 1 dB Compression Point (O/P)   0.0 dBm min. Cross talk   23dB min. Control Signals Ca [ V ]   11.0~14.0 V Control Signals Cb [ H ]   16.0~20.0 V Control Signals Cc [Band switching]   22KHz +/- 4KHz 0.4V - 0.8V pp Output VSWR   2.0 : 1 Radiated Interference   -60 dBm max. DC Power   200mA max. @ 11 - 20V Working Temperature   -30~+60 °C Output Impedance (connect to STB)   75Ω Output connector   F-type (female) Weight   344 g

Gigablue Ultra Rocket Quad Multifeed LNB 40mm Feed 0.1dB Full HD Der hochwertige Gigablue Rocket Quad LNB mit hervorragendem Design zeichnet sich durch exzellente Empfangsqualität aus. Der LNB ermöglicht den Signalempfang eines Satelliten und die Verteilung zu einem Endgerät mit einem Tuner. HD und 3D Übertragungen sind uneingeschränkt empfangbar und die Form eignet sich perfekt für die Multifeed Technik. Highlights: Geringer Stromverbrauch Vergoldete Anschlüsse Geringe Rauschzahl Geringes Phasenrauschen Hohe Kreuzpolarisationsisolierung Hohe Frequenzstabilität mit Wetterschutzgehäuse Technische Daten: Eingang Frequenzbereich: 10.70 11.70 GHz / 11.70 12.75 GHz Ausgang Frequenzbereich: 950 1950 MHz / 1100 2150 MHz Ausgänge: 4 ( 4x Receiver Direktanschluss ) Lo Frequenz: 9.75 / 10.60 GHz Rauschverhältnis 0.1 dB (typ.) Umwandlung Verstärkung: 60dB Feedaufnahme: 40 mm Betriebstemperatur -30 °C ~ 60 °C Lieferumfang: Gigablue Ultra Rocket Quad Multifeed LNB 40mm Feed 0.1dB

Inverto Quad universal Premium LNB IDLP-QDL410-PREMU-OPN Quad Universal 40mm PLL LNB IDLP-QDL410-PREMU-OPN Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieses LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. 4 Set-Top Boxen. Das LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten: Rauschmaß 0,2dB 40mm Feed Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz LO Frequenz Tiefband 9.75 GHz LO Frequenz Hochband 10.6 GHz Phasenrauschen @ 10 kHz -80 dBc/Hz max. Stromverbrauch: max. 120mA Kreuzpolarisationsunterdrückung 22 dB min. Frequenzstabilität @ 25 °C ±500 kHz max. Verstärkung 55 dB min.

Inverto Quad universal Premium LNB IDLP-QDL413-PREMU-OPN Quad-LNB 40mm 0,2 dB Premium Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieses LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung zu vier Set-Top Boxen. Das LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten: Eingangsfrequenzbereich im unteren Band : 10.7 GHz ~ 11.7 GHz Ausgangsfrequenzbereich im unteren Band : 950 MHz ~ 1950 MHz LO-Frequenz im unteren Band : 9.75 GHz Eingangsfrequenzbereich im oberen Band : 11.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich im oberen Band : 1100 MHz ~ 2150 MHz LO-Frequenz im oberen Band : 10.6 GHz Rauschzahl : 0.2 dB typ. (0.7 dB max.) LO-Temperaturdrift bei 60 °C : ±2.0 MHz max. LO-Anfangsgenauigkeit (bei 25 °C) : ±500 kHz max. LO-Phasenrauschen bei 1 kHz : -70 dBc/Hz LO-Phasenrauschen bei 10 kHz : -80 dBc/Hz LO-Phasenrauschen bei 100 kHz : -90 dBc/Hz LO-Phasenrauschen bei 1 MHz : -100 dBc/Hz Konvertierungsverstärkung : 57 dB ~ 67 dB Verstärkungswelligkeit (über 26 MHz Bandbreite) : 1 dB max. (peak-to-peak) Verstärkungsvariation (über das gesamte Band) : 4 dB max. (peak-to-peak) Spiegelunterdrückung : 40 dB min. Intermodulation 3. Ordnung - ICP3 : +10 dBm min 1 dB Kompressionspunkt (bei Ausgang) : 0 dBm min. Kreuzpolarisationsisolierung : 22 dB min. Steuersignal Ca (V) : 10.0 V ~ 14.0 V Steuersignal Cb (H) : 16.0 V ~ 20.0 V Steuersignal Cc (Bandumschaltung) : 22 kHz ± 4 kHz, 0.4V - 0.8V pp Ausgangs-VSWR : 2.0 : 1 max. Störpegel im Band : -65 dBm max. Stromaufnahme : 200 mA max. (10 VDC ~ 20 VDC) Betriebstemperatur : -30 °C ~ +60 °C Ausgangsimpedanz : 75 Ω (F-type) Ausgangsanschluss : F-Type (female) Gewicht : 177 g

Smart Titanium Edition TQS Quad Universal 0.1 dB Mit den „Titanium Edition" - LNBs von SMART erwerben Sie erstklassige Qualität und allerneueste Technologie. Die kompakten hochwertigen KU-Band-Konverter sind der Schlüssel zur digitalen Welt des Fernsehens. Features: Wasserdicht Full HD geeignet 3D fähig Vergoldete Kontakte Technische Daten: Typ: Universal Quad LNB Anzahl der empfangbaren Satelliten: 1 Receiveranschlüsse: 4 Geeignet für Multischalterbetrieb: nein Feeddurchmesser: 40 mm Eingangsfrequenz: 10,7...12,75 GHz Rauschmaß: 0,1 dB Polarisation: linear H/V

Inverto Quad universal Home Pro LNB IDLH-QDL410-HMPRO-OPN Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung zu einer Set-Top Box. Der LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten: Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Tiefband 9.75 GHz Oszillatorfrequenz (LO) Hochband 10.6 GHz Rauschmaß 0.3 dB typ. (0.7 dB max.) LO Frequenzgenauigkeit @ 25 °C ±500 kHz max. LO Temperaturdrift ±1.0 MHz max. Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max. Verstärkung 55 dB min. Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.75 dB Verstärkungsschwankung (im Vollband) ±4 dB Spiegelfrequenzunterdrückung 40 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min. 1 dB Kompressionspunkt (am Ausgang) 0 dBm min. Kreuzpolarisationsunterdrückung 22 dB min. Kontrollsignal Ca (V) 11.0 V ~ 14.0 V Kontrollsignal Cb (H) 16.0 V ~ 20.0 V Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz , 0.4 V ~ 0.8V pp Ausgang VSWR 2.5 : 1 Bandinterne Störung -60 dBm max. Stromaufnahme 95 mA Betriebstemperatur -30 °C ~ +60 °C Ausgangsimpedanz 75 O Ausgangsanschluss F-Typ (w) Antennen F/D Verhältniss 0.6 Gewicht 221 g Abmessungen Verpackung (L x B x H) 15.5 cm x 9.1 cm x 7.6 cm Gewicht Verpackung 0.281 kg Lieferumfang: 1x INVERTO HOME Pro Universal Quad 40mm PLL LNB

Octagon Quad Green PLL HQ OQSLG LNB 0.1dB Dieses Marken-LNB von Octagon ist zum Empfang von analogen sowie digitalen Sendern von jedem Satelliten geeignet. Es können ohne weitere Komponenten 4 analoge oder digitale Receiver direkt angeschlossen werden. Keine weiteren Komponenten oder Schalter sind erforderlich! Das LNB zeichnet sich durch ein minimales und stabiles Rauschmaß von 0,1dB, hervorragende Verarbeitung und ein UV-beständiges Wetterschutzgehäuse aus. Modell : OQSLG Green HQ PLL Für 4 Teilnehmer Exzellente Rauschzahl bis zu 0.1dB Sehr geringer Stromverbrauch Extrem kälte- und hitzebeständig Sehr hohe Polarization Entkopplung Hohe Frequenzstabilität 3 Jahre Garantie Wetterschutz DVB-S2 kompatibel Feeddurchmesser 40mm Freq. 10.70 - 12.75 GHz L.O. 9.75 / 10.6 GHz Verstärkung: 60~65dB PLL Technik

Megasat Diavolo Quad LNB 0.1dB HD Ready Universal Quad LNB für den direkten Anschluß von 4 Receivern NEU! Mit einem Rauschmaß von nur 0,1 dB zeigt DIAVOLO wo der Weg hin geht. Technische Daten: Eingangsfrequenz: 10,70 - 12,75 GHz Lokale Oszillatorfrequenz (LOF): 9,75 / 10,60 GHz Rauschmass: 0,1 dB typ Feeddurchmesser: 40 mm Umschaltung Band: 0 / 22 kHz Spannungsversorgung: 13 / 18 V 4 getrennte Ausgänge für den direkten Anschluß von 4 Receivern
