Gibertini OP 75 SE - Alu-Antenne - weiss - 64 Teiln. mit Wideb.-LNB und Multischalter für 2 Sat.

Produktinformationen

Gibertini OP 75 SE - Alu-Antenne für mehrere Teilnehmer


Mit diesem Bundle erhalten Sie eine Anzahl ausgewählter Komponenten für ihre Satellitenanlage.

Das Bundle besteht aus Komponenten ausgewählter Markenhersteller in Verbindung mit der hochwertigen Satellitenantenne von Gibertini, der Gibertini SE.

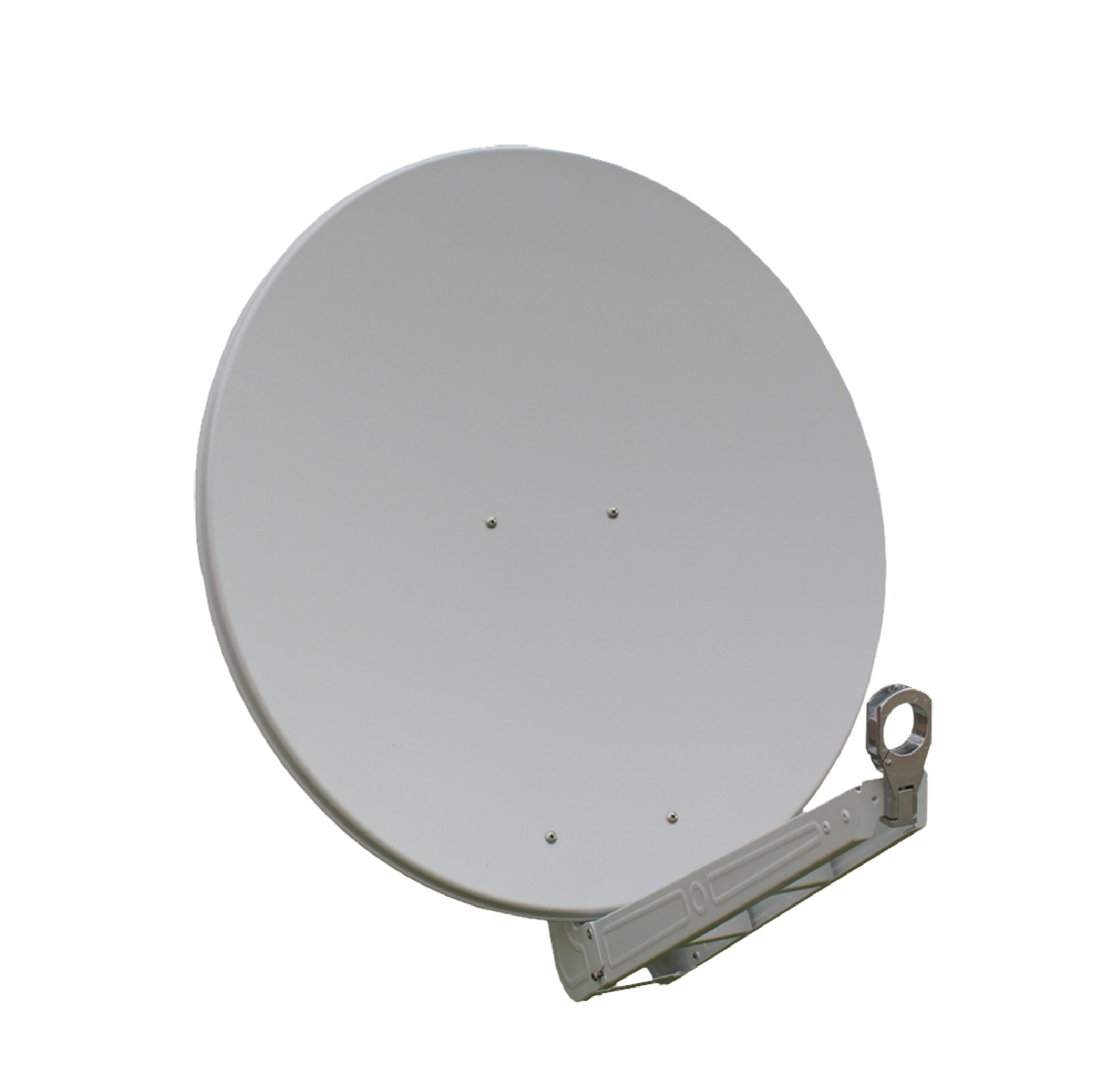

Gibertini OP 75 SE - Alu-Antenne


Die Original Gibertini OP SE Serie ist eine extrem gut verarbeitete und konstruierte Markenantenne vom spezialisierten italienischen Antennenbauer GIBERTINI mit einem hohen Verstärkungsfaktor! Eine absolute Empfehlung aus unserem Hause! Diese SE Profi Serie zeichnet sich durch einen sehr stabilen Doppelrahmen-Feedarm, in dem auch die Kabel entlang gelegt werden können, und ein vollkommen neu konstruierter, in silber lackierter Elevationshalter, sowie einen massiven Alu-Druckguss LNB-Halter aus. In Punkto Langlebigkeit setzt diese Antenne die Messlatte nochmal höher als man es von den hochwertigen Gibertini L- und X-Serien schon gewohnt ist. Das extrem stabile Stahl-Rückenteil in Verbindung mit dem massiven neuen Elevationshalter und dem neuen Doppelrahmen-Feedarm reduziert die Anfälligkeit für Windböen auf ein Minimum.


Hauptmerkmale Gibertini 75SE:


  • Aufbau: Offset Sat-Antenne
  • Multifeedschiene integriert: Nein (außer bei Angeboten als Bundle)
  • Multifeederweiterung möglich: Ja
  • minimaler Satellitenabstand: optional
  • Azimutbereich Multifeedschiene: optional
  • Aluminium Reflektoren wahlweise polyesterbeschichtet in den Farben anthrazit, lichtgrau oder ziegelrot
  • Halterungen sendzimir-bandverzinkt
  • Feedhalter Premium 40 mm aus vibrationsgeschliffenem Alu-Druckguss
  • Kabelführung im Doppelrahmen-Feedarm
  • LNB-Halter mitgeliefert: 1 LNB-Halter
  • LNB-Halter maximal: 4 LNB-Halter (MFP 1~4)
  • Polyesterbeschichtung: Ja
  • Erdungsklemme: Nein

Technische Daten Gibertini 75SE:


  • Reflektor Abmessungen 75.00 x 80.00cm
  • Temperatur von -30°C bis +70°C Luftfeuchtigkeit 0-100
  • Frequenzbereich (Ghz): 10.00 - 13.00
  • Wirkungsgrad: 69 %
  • Antennengewinn bei 10.70 Ghz (dB): 36.70
  • Antennengewinn bei 11.70 Ghz (dB): 37.45
  • Antennengewinn bei 12.75 Ghz (dB): 38.20
  • Kreuzpolarisationsentkopplung (dB): 26
  • Rauschmass @ 30° elevation(K): 42
  • F/D radio: 0.66
  • Öffnungswinkel bei 3dB (deg): 2.3
  • Mechanische Feedaufnahme 40 und 23 mm.
  • Elevationseinstellung (deg): 0 - 80°
  • Offsetwinkel (deg): 21°
  • Mastaufnahme: 30 - 90 mm
  • Windlast bei 120 km/h: 55 kg

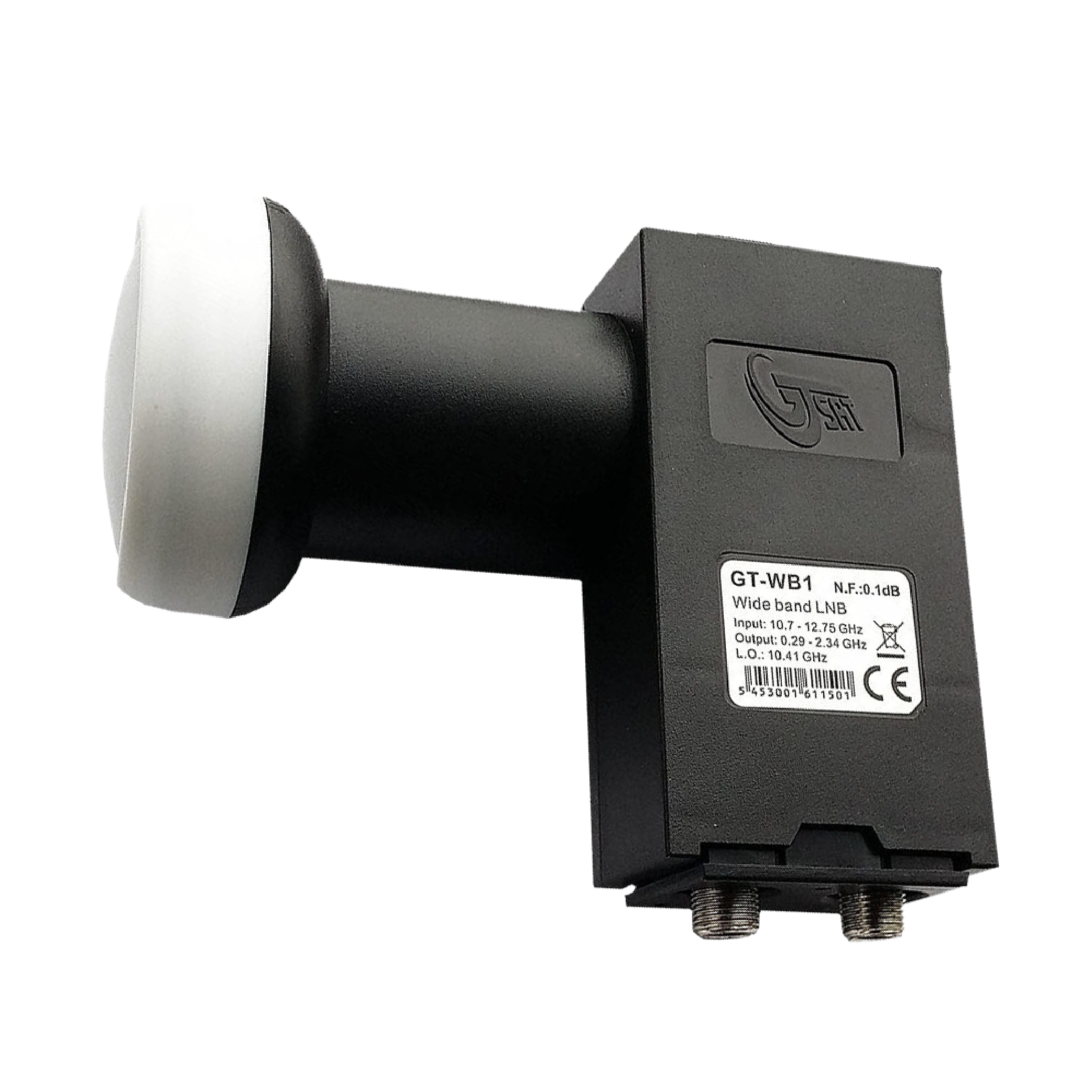

GT-Sat GT-WB1 Wideband LNB V/H 10.41 GHz schwarz


Beim GT-SAT Wideband LNB wird das komplette V- und H-Band an nur einem Anschluß ausgegeben, das Signal kann mit einem Wideband Multischalter weiterverarbeitet werden. Es werden pro Satellit somit nur noch zwei statt bisher vier Eingänge benötigt.


Technische Daten:

  • Wideband LNB mit V/H Ausgang
  • Frequenzbereich (Eingang): 10700 - 12750 MHz
  • Frequenzbereich (Ausgang): 290 - 2340 MHz
  • Oszillator-Frequenz: 10.41 GHz
  • Oszillator-Frequenzstabilität: +/- 0.5 MHz (bei Raumtemperatur)
  • Local Oscillator Frequency Phase Noise: -97 dBc at 100 KHz
  • Rauschmaß: 0.1 dB
  • Verstärkung: 56-62 dB
  • Gain Flatness 26 MHz Bandwidth: 0.5 MHz
  • Kreuzpolarisation: 22dB
  • Image Rejection: < 40dB
  • Stromverbrauch: max. 1W
  • Connector Type: F-Type
  • Temperaturbereich: -30°C bis +60°C
  • Feedhalslänge: 42 mm

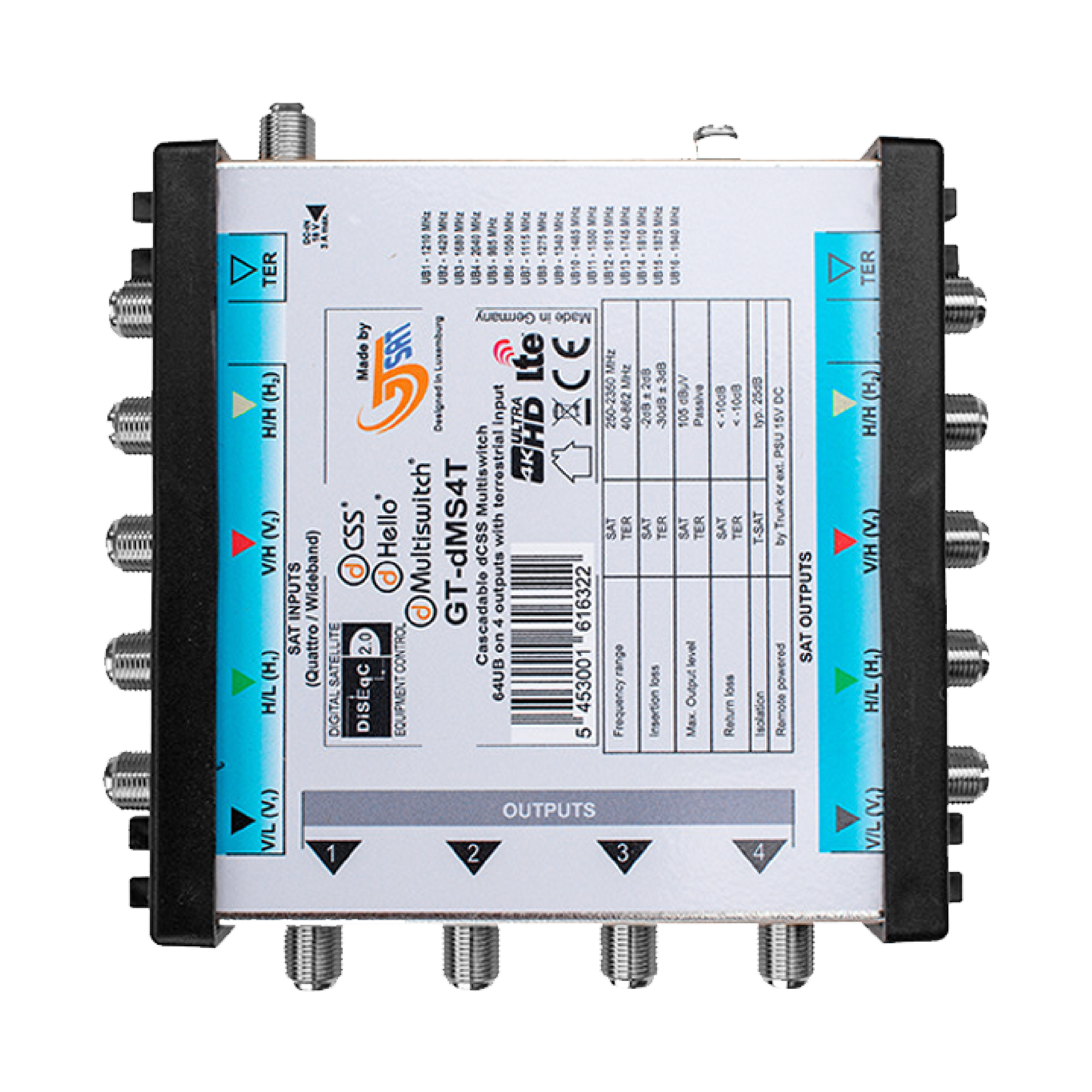

GT-SAT Unicable-Multiswitch GT-dMS4T 4x16UB für bis zu 64 Teilnehmer - 4K/UHD


Dieser professionelle Einkabel-Multiswitch von GT-Sat (GT-dMS4T) kann bis zu 64 Receiver (64 SCR-taugliche Receiver) direkt versorgen.


Der GT-dMS4T Multiswitch ermöglicht den Anschluss von bis zu 64 Teilnehmern mit vier Koaxkabel. Die Receiver müssen entweder das Übertragungsprotokoll nach EN50607 oder das dHello Protokoll unterstützen.

Die ersten 8 Kanäle (User Bands) können von Receivern verwendet werden, die nur das Protokoll nach EN50494 unterstützen. Diese stehen durch die vier Ausgänge 4x zur Verfügung.

Wahlweise können die Ausgänge auch im Legacy-Mode betrieben werden um herkömmliche SAT-Receiver anzuschliessen.


Mit dem optional erhältlichen GT-dC2 dController kann der Multiswitch nach eigenen Wünschen programmiert werden.


Der dCSS Switch kann auch im statischen Modus betrieben werden, was ihn in eine winzige Kopfstation verwandelt.

In diesem Modus legen Sie fest welche statischen Transponder Sie übertragen wollen. Diese Transponder stehen dann allen Teilnehmern mit herkömmlichen Receivern zur Verfügung.
Zum Einstellen des statischen Modus benötigen Sie das optional erhältliche GT-dC2 dController um den LNB zu programmieren.




Artikelmerkmale:

  • Mod. GT-dMS4T
  • SCR (Satellite Channel Router)
  • 4x SCR/Legacy Ausgang für bis zu 16 Receiver an einem Koaxialkabel (müssen SAT-SCR tauglich sein) oder 1 Teilnehmer pro Ausgang mit herkömmlichen Receiver
  • Anzahl Satelliten: 1 mit 1x Quattro LNB oder 2 mit 2x Wideband LNB
  • Eingangsfrequenz (DVB-S2): 250 - 2350 MHz
  • Eingangsfrequenz (DVB-T): 40 - 862 MHz
  • Ausgangsfrequenz (DVB-S2): 950 - 2150 MHz
  • Ausgangsfrequenz (DVB-T): 47 - 790 MHz
  • Eingangsverlust (DVB-S2): max. 3,5dB
  • Eingangsverlust (DVB-T): max. 5,5dB
  • Eingangsverlust passthrough (DVB-T): max. 8,5dB
  • Eingangslevel (DVB-S2): -5dBm
  • Eingangslevel (DVB-T): 0dBm
  • Temperaturbereich: -30°C bis +60°C
  • Spannungsversorgung: +15V Gleichspannung oder durch den Receiver
  • Leistungsaufnahme: max. 5W + Leistung LNB
  • Anzahl Teilnehmer: bis zu 64
  • Protokolle: EN50494, EN50607, dHello
  • Arbeitsmodi: dynamisch oder statisch


Lieferumfang:

  • 1x GT-dMS4T dCSS Multiswitch
  • 1x Netzteil 15V DC

SCR Frequenzen:

  • CH01: 1210 MHZ
  • CH02: 1420 MHZ
  • CH03: 1680 MHZ
  • CH04: 2040 MHZ
  • CH05:  985 MHZ
  • CH06: 1050 MHZ
  • CH07: 1115 MHZ
  • CH08: 1275 MHZ
  • Ch09: 1340 MHZ
  • CH10: 1485 MHZ
  • CH11: 1550 MHZ
  • CH12: 1615 MHZ
  • CH13: 1745 MHZ
  • CH14: 1810 MHZ
  • CH15: 1875 MHZ
  • CH16: 1940 MHZ

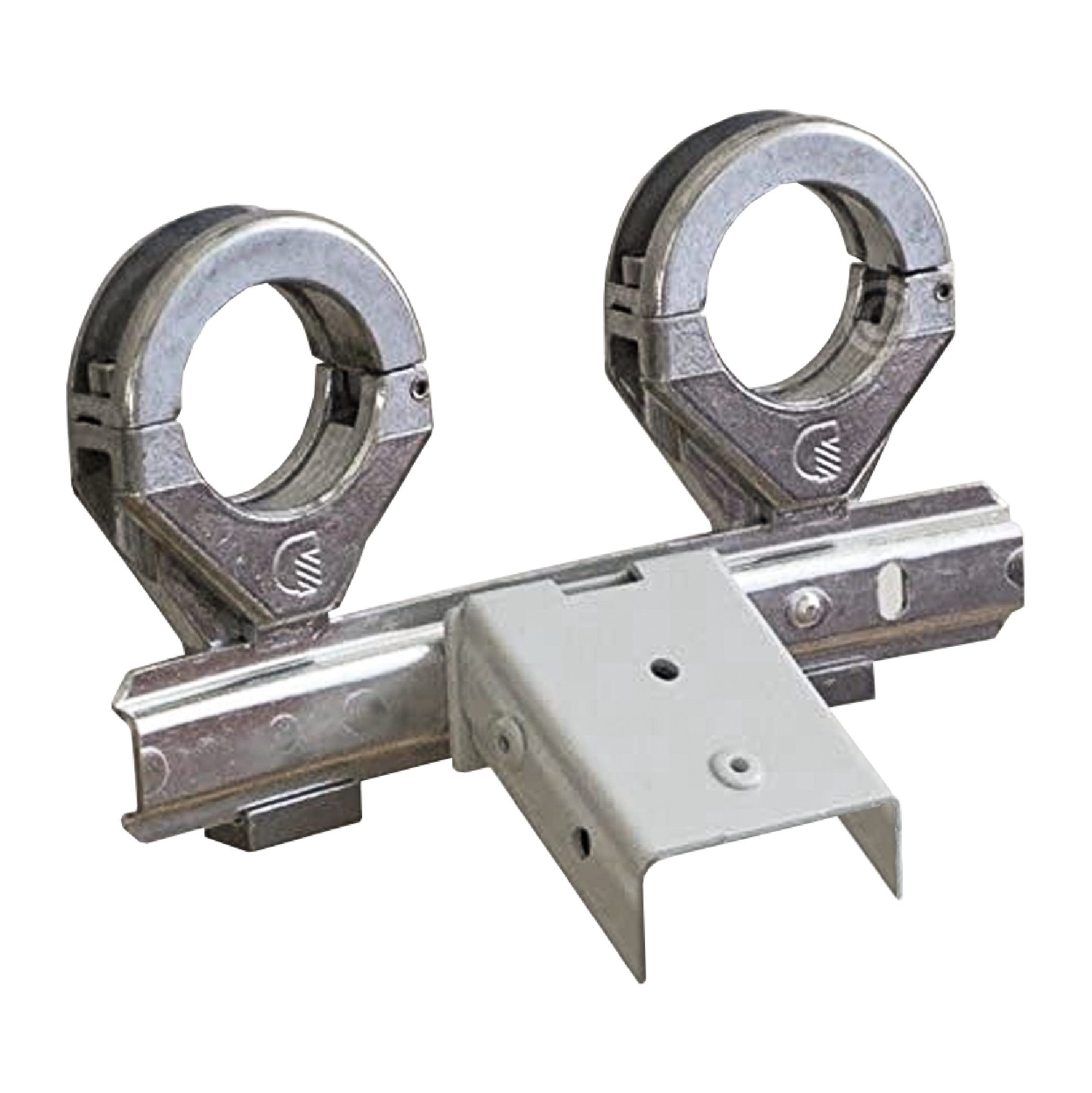

Gibertini XP/SE Schielhalter 2-fach

Zur Montage von zwei LNBs an einem Spiegel


  • Minimaler LNB-Abstand 3°
  • Passend für Gibertini XP und SE Spiegel

Lieferumfang:

  • Multifeedschiene
  • 1 x Feedhalter 40mm (zusätzlich wird der Feedhalter des Spiegels verwendet)
  • Befestigungsmaterial


Durchmesser: 75 cm
