Gibertini OP 85 SE - Alu-Antenne - weiß - 16 Teilnehmer

Gibertini OP 85 SE - Alu-Antenne für mehrere Teilnehmer

Mit diesem Bundle erhalten Sie eine Anzahl ausgewählter Komponenten für ihre Satellitenanlage.

Das Bundle besteht aus Komponenten ausgewählter Markenhersteller in Verbindung mit der hochwertigen Satellitenantenne von Gibertini, der Gibertini SE.

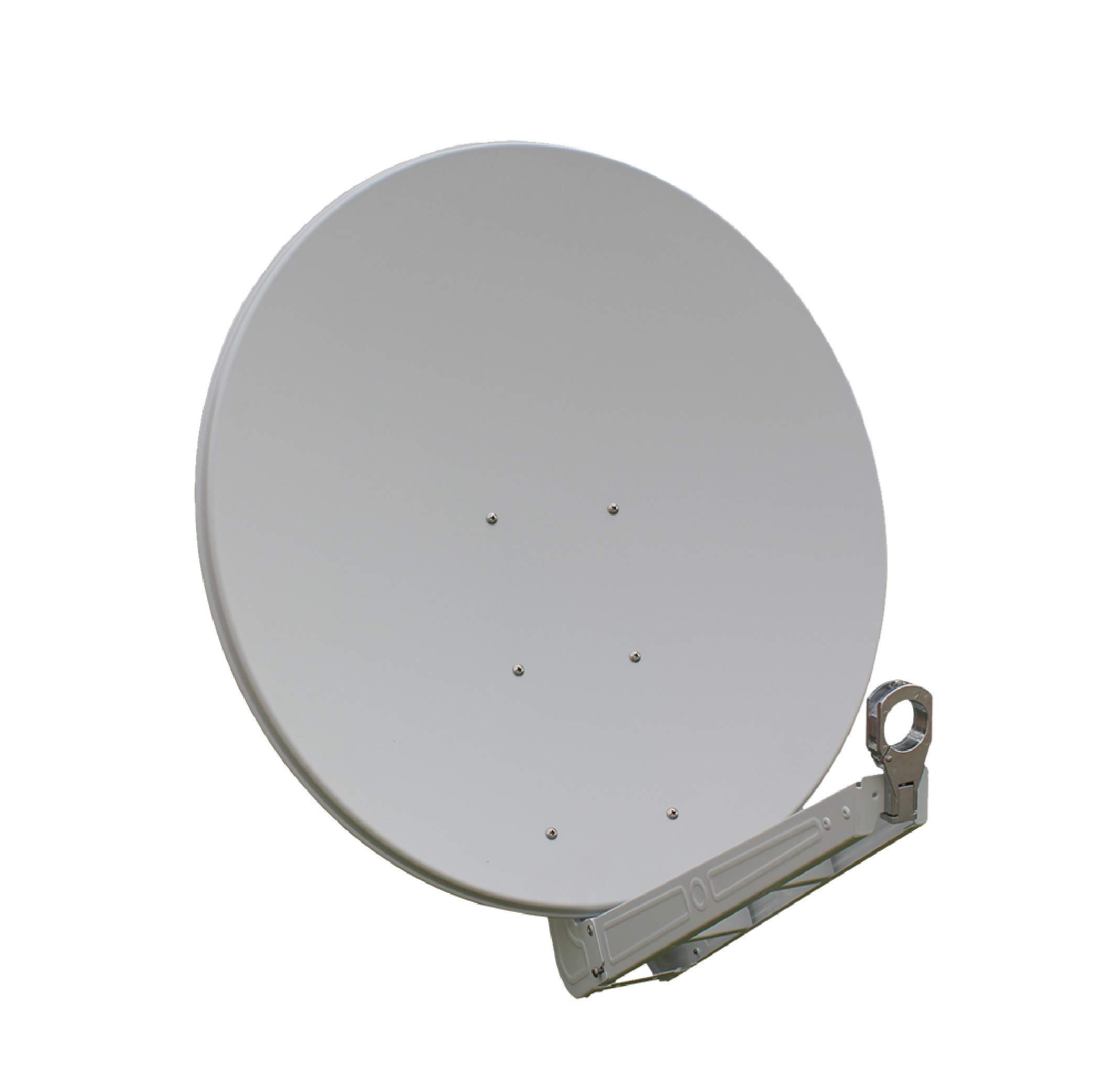

Gibertini Sat Antenne 85cm SE Profi Serie Sat Spiegel Schüssel Alu

Die original OP85SE ist eine extrem gut verarbeitete und konstruierte Markenantenne vom spezialisierten italienischen Antennenbauer GIBERTINI mit einem hohen Verstärkungsfaktor! Eine absolute Empfehlung! Diese SE Profi Serie zeichnet sich durch den sehr stabilen Doppelrahmen-Feedarm, in dem auch die Kabel verlegt werden können, und ein vollkommen neu konstruierter, in silber lackierter Elevationshalter, sowie einen massiven Alu-Druckguss LNB-Halter aus. In Punkto Langlebigkeit setzt diese Antenne die Messlatte nochmal höher als man es von den hochwertigen Gibertini L- und X-Serien schon gewohnt ist. Das extrem stabile Stahl-Rückenteil in Verbindung mit dem massiven neuen Elevationshalter und dem neuen Doppelrahmen-Feedarm reduziert die Anfälligkeit für Windböen auf ein Minimum.

Technische Daten Gibertini 85SE:

• Frequenbereich (Ghz): 10.00-13.00
• Reflektor-Abmessung: 85 x 90,5cm
• Reflektor-Wirkfläche: 81,5 x 87 cm
• Wirkungsgrad*: 69%
• Gewinn bei 10,70 Ghz (dB)*: 37,80
• Gewinn bei 11,70 Ghz (dB)*: 38,50
• Gewinn bei 12,75 Ghz (dB)*: 39,30
• Kreuzpolarisationsentkopplung auf der Hauptsache (dB)*: 27
• Nebenkeulendämpfung (dB)*: 25
• Rauschtemperatur bei 30 Grad Elevation (K)*: 41
• F/D - Verhältnis: 0,67
• Öffnungswinkel * bei -3 dB: 2,1 Grad
• Offset- Korrekturwinkel: 21,1 Grad
• Erforderliche Feedausleuchtung: 69 Grad
• mechanische Feedaufnahme (mm) : 40 / 23 mm
• Einstellbereich Elevation: 0 - 80 Grad
• Mastaufnahme (mm): 30 - 90
• Reflektorstärke (mm): 1,2
• Windlast bei 120 km/h (kg): 70
• Betriebstemperatur: -30 bis +70 Grad C
• Gewicht: ca: 8,5 kg
• * Werte bei Frequenz 10,95 GHz und angepasstem Feed

Der Spiegel wird teilweise vormontiert geliefert (aus Gründen der Transportsicherheit) und mit der speziellen Quick-Fix-Masthalterung problemlos und schnell an einem Masten von 30-90 mm Durchmesser befestigt. Die äußerst stabile Masthalterung ist aus verzinktem Stahl gefertigt und für bestmöglichen Korrosionsschutz polyesterbeschichtet. Die Antenne ist besonders geeignet für Mehrsatellitenempfang!

Inverto Quattro Black Ultra IDLT-QTL412-ULTRA-OPN Quattro LNB 40mm 0,2dB

Die Hochleistungs-Ultra-LNBs von Inverto wurden speziell entwickelt, um den Bedarf an überragendem Empfang unter den Rändern des Satelliten-Footprints, kleinen Schüsselgrößen oder langen Koaxialkabeln zu erfüllen. Dank seines neuartigen Feedhorn-Designs und der überlegenen Front-End-Komponenten bietet dieser LNB eine höhere Umwandlungsverstärkung bei gleichzeitig niedriger Rauschzahl und bester Phasenrauschleistung. Die Kombination aus innovativem Feedhorn-Design, höher spezifizierten Komponenten, exzellenter Kreuzpolarisationsisolation und fortschrittlichem Filterdesign ermöglicht eine verbesserte Handhabung von Stör- und Störsignalen. Dieser LNB bietet einen Sprung in der Gesamtempfangsleistung im Vergleich zu Standard-LNBs, ermöglicht den Empfang von Signalen von einem Satelliten, seine Verteilung an eine einzelne Tuner-Set-Top-Box und ist bereit für Ultra-High-Definition-TV-Übertragungen in 4K oder 8K-Auflösung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Industriestandards hergestellt, ist diese einzigartige Reihe von LNBs eine ideale Lösung für Installationen mit schwierigen Empfangsbedingungen.

Hauptmerkmale:

• Neuartiges Feedhorn Design
• Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
• Hervorragende Kreuzpolarisationsisolation
• Sehr niedrige Störpegel
• Überlegene Rauschzahl bei hoher Verstärkung
• Rauschmaß: 0.2 dB typ. (0.7 dB max.)
• Hohe 4G-Immunität
• Größte Zuverlässigkeit

Technische Daten:

• Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
• Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
• Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
• Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
• Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
• Oszillatorfrequenz (LO) Hochband: 10.6 GHz
• Rauschmaß: 0.2 dB typ. (0.7 dB max.)
• LO Temperaturdrift: ±2.0 MHz max.
• LO Anfangsgenauigkeit: ±1.0 MHz max.
• LO-Phasenrauschen @1 kHz: -70 dBc/Hz
• LO-Phasenrauschen @10 kHz: -80 dBc/Hz
• LO-Phasenrauschen @100 kHz: -90 dBc/Hz
• LO-Phasenrauschen @1 MHz: -100 dBc/Hz
• Verstärkung: 60 dB ~ 70 dB
• Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
• Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak)
• Spiegelfrequenzunterdrückung: 50 dB min.
• Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
• 1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
• Kreuzpolarisationsisolation: 22 dB min.
• Ausgangs VSWR: 2.0:1 max.
• Bandinterne Störung: -65 dBm max.
• Stromaufnahme: 230 mA max. (10 VDC ~ 20 VDC)
• Betriebstemperatur: -30 °C ~ +60 °C
• Ausgangsimpedanz: 75 Ω (F-Typ)
• Ausgangsanschluss: F-Typ (weiblich)
• Gewicht: 177 g

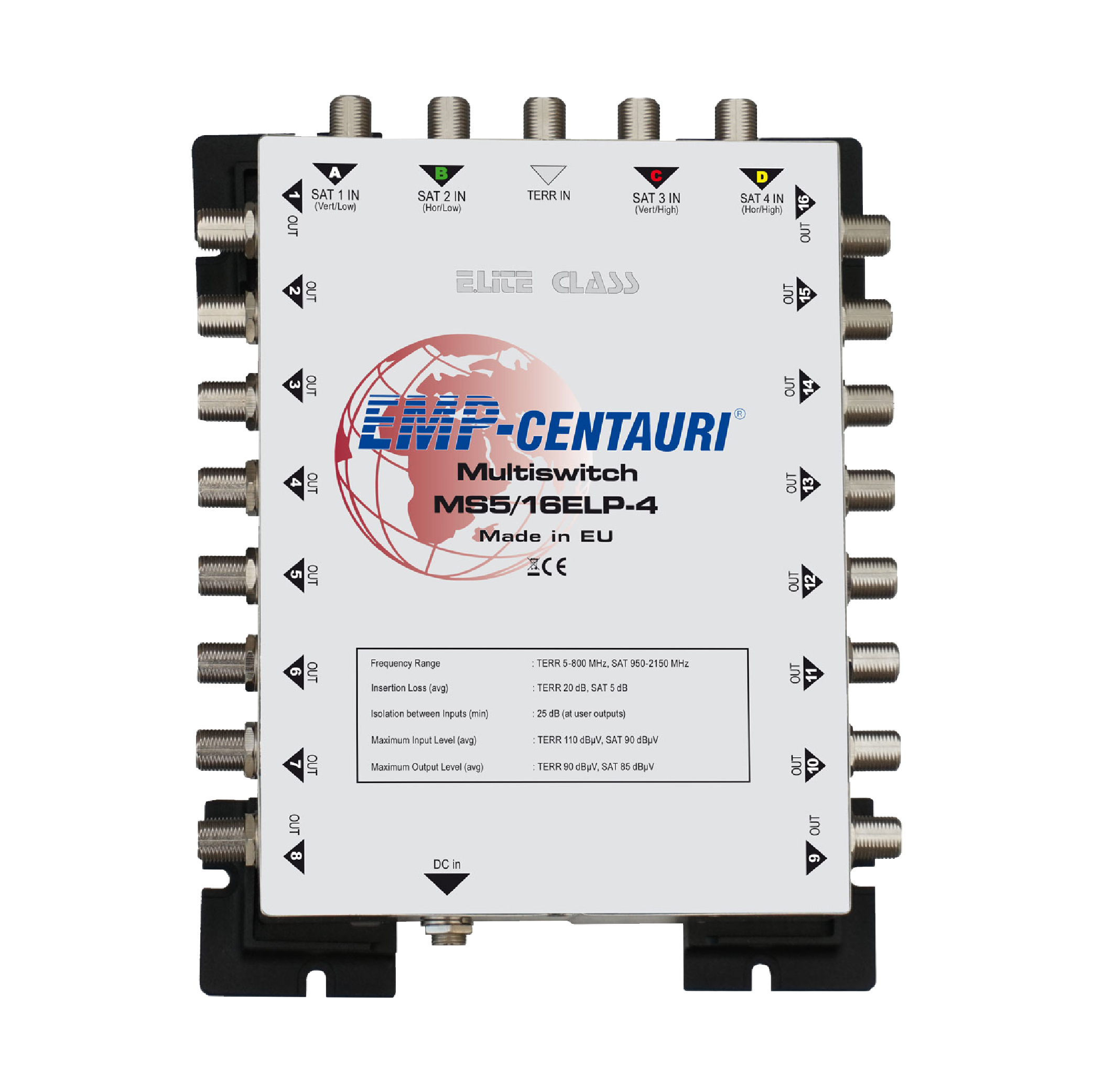

EMP Centauri E-Lite Class Multischalter MS 5/16 ELP-4 ohne Netzteil

Bei dem neuen stromsparenden Elite EMP MS5/12 ELP-4 Multischalter aus dem Hause EMP-Centauri handelt es sich um einen 5 in und 16 out Multischalter.

In der Standardversion ist dieser geeignet um eine Satellitenposition, sowie Terrestrik für 16 Teilnehmer zur Verfügung zu stellen. Terrestrisches Signal kann an der entsprechenden Eingangsbuchse eingspeist werden und steht dann an den Ausgängen zur Verfügung. Aufgetrennt wird das Signal SAT/Terrestrik mittels Sat-Dosen an den Endstellen.

Der EMP MS5/16 ELP-4 hat nur minimale Verluste im Sat Bereich (5dB) und kann deswegen in Verteilanlagen mit längeren Kabelwegen problemlos zum Einsatz kommen.

Ein weiterer Vorteil ist das der Multischalter von den angeschlossenen Satelliten-Receiver eingespeist wird. Von jedem Empfänger wird Spannung zum Eingang SAT 2 Anschluß übertragen. Wahlweise ist auch ein externes Netzteil anschließbar (nicht im Lieferumfang), dieser versorgt dann das LNB und auch TERR Eingänge.

Technische Daten:

• EMP Multischalter E-Lite Class MS5/16 ELP-4, Stromlos
• Frequenzbereich LNB Eingänge 950-2150MHz
• Terrestrischer Eingang 5-862MHz
• Ausgänge 5-2150MHz
• Steuerung 13V / 18V + 0/22kHz
• Verlust Sat. 5dB avg
• Verlust Terrestrisch 19dB avg
• Isolation Sat- Eingänge min. 20dB
• Maximales Eingangssignal Sat. / Terr. 90dBµV / 110dBµV
• Maximales Ausgangssignal Sat. 85dBµV
• Maximales Ausgangssignal Terr. 91dBµV
• Stromverbauch von Receiver 50mA
• Abmessungen: L x B x H 182 x 152 x 45mm)
• Temperaturbereich -30 ... +70°C

Wichtige Hinweise:

Dieser Multischalter kann nur in Verbindung mit Quattro LNB verwendet werden. Der DC-Anschluß ermöglicht den Anschluß eines externen Netzteiles (im Lieferumfang nicht enthalten). Mit diesem kann z.B. über den terrestrischen Anschluß ein Verstärker und/oder Vertikal/High der LNB mit Spannung versorgt werden.
