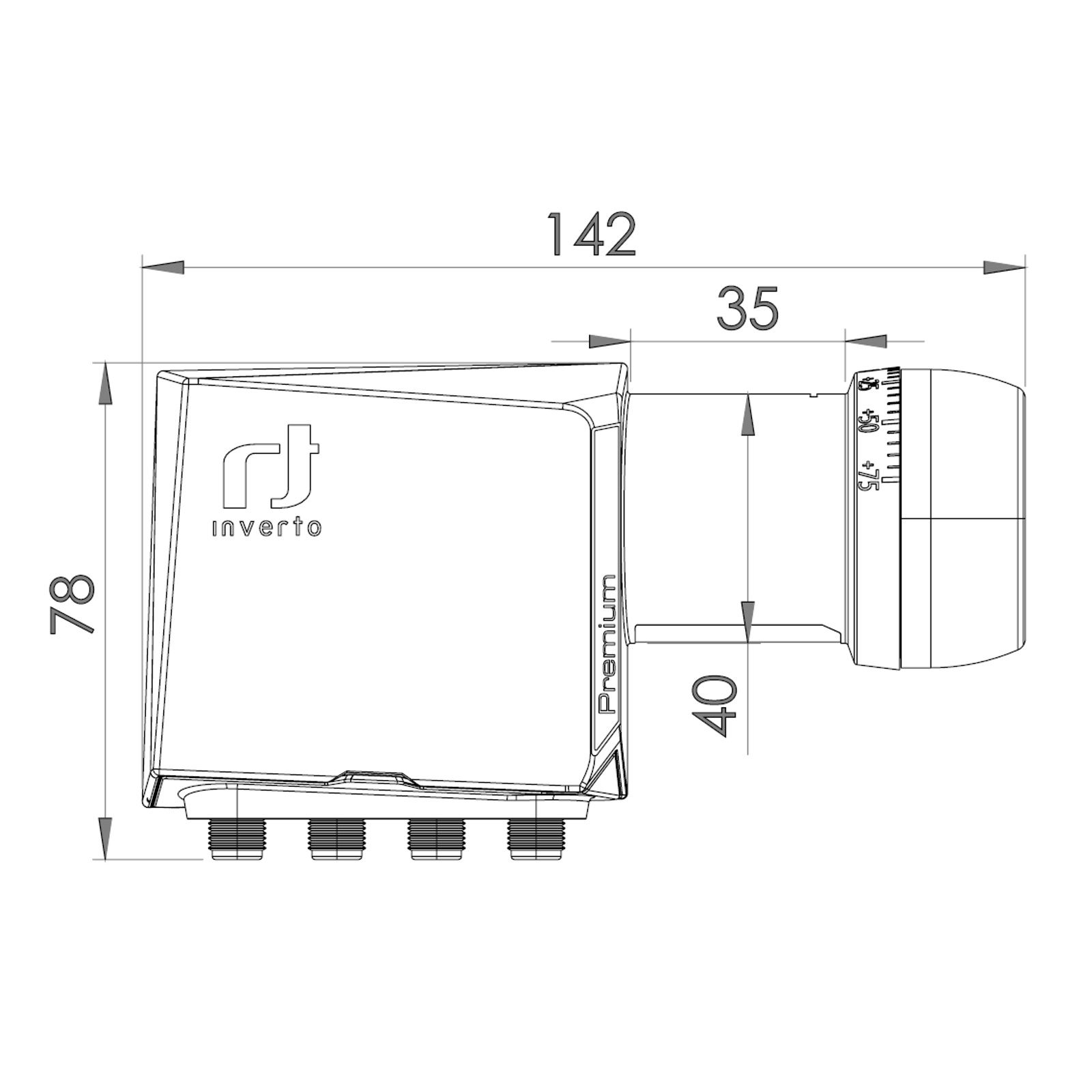

Inverto Quattro universal Premium LNB IDLP-QTL413-PREMU-OPN Quattro LNB 40mm 0,2 dB Premium

Produktinformationen

Inverto Quattro universal Premium LNB IDLP-QTL413-PREMU-OPN Quattro LNB 40mm 0,2 dB Premium


Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen.

Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieses LNB optimierte Empfangsmöglichkeiten.

Das LNB ermöglicht den Empfang von Signalen von einem Satelliten und dessen Verteilung über einen Multiswitch zu den Set-Top Boxen.

Das LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte,

einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken.


Hauptmerkmale:

  • Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
  • Geringes Rauschmaß
  • Geringer Stromverbrauch
  • Hohe Kreuzpolarisationsunterdrückung
  • Hohe Frequenzstabilität

Technische Daten:

  • Eingangsfrequenzbereich im unteren Band : 10.7 GHz ~ 11.7 GHz
  • Ausgangsfrequenzbereich im unteren Band : 950 MHz ~ 1950 MHz
  • LO-Frequenz im unteren Band : 9.75 GHz
  • Eingangsfrequenzbereich im oberen Band : 11.7 GHz ~ 12.75 GHz
  • Ausgangsfrequenzbereich im oberen Band : 1100 MHz ~ 2150 MHz
  • LO-Frequenz im oberen Band : 10.6 GHz
  • Rauschzahl : 0.2 dB typ. (0.7 dB max.)
  • LO-Temperaturdrift bei 60 °C : ±2.0 MHz max.
  • LO-Anfangsgenauigkeit (bei 25 °C) : ±500 kHz max.
  • LO-Phasenrauschen bei 1 kHz : -70 dBc/Hz
  • LO-Phasenrauschen bei 10 kHz : -80 dBc/Hz
  • LO-Phasenrauschen bei 100 kHz : -90 dBc/Hz
  • LO-Phasenrauschen bei 1 MHz : -100 dBc/Hz
  • Konvertierungsverstärkung : 57 dB ~ 67 dB
  • Verstärkungswelligkeit (über 26 MHz Bandbreite) : 1 dB max. (peak-to-peak)
  • Verstärkungsvariation (über das gesamte Band) : 4 dB max. (peak-to-peak)
  • Spiegelunterdrückung : 40 dB min.
  • Intermodulation 3. Ordnung - ICP3 : +10 dBm min
  • 1 dB Kompressionspunkt (bei Ausgang) : 0 dBm min.
  • Kreuzpolarisationsisolierung : 22 dB min.
  • Ausgangs-VSWR : 2.0 : 1 max.
  • Störpegel im Band : -65 dBm max.
  • Stromaufnahme : 230 mA max. (10 VDC ~ 20 VDC)
  • Betriebstemperatur : -30 °C ~ +60 °C
  • Ausgangsimpedanz : 75 Ω (F-type)
  • Ausgangsanschluss : F-Type (female)
  • Gewicht : 176 g
