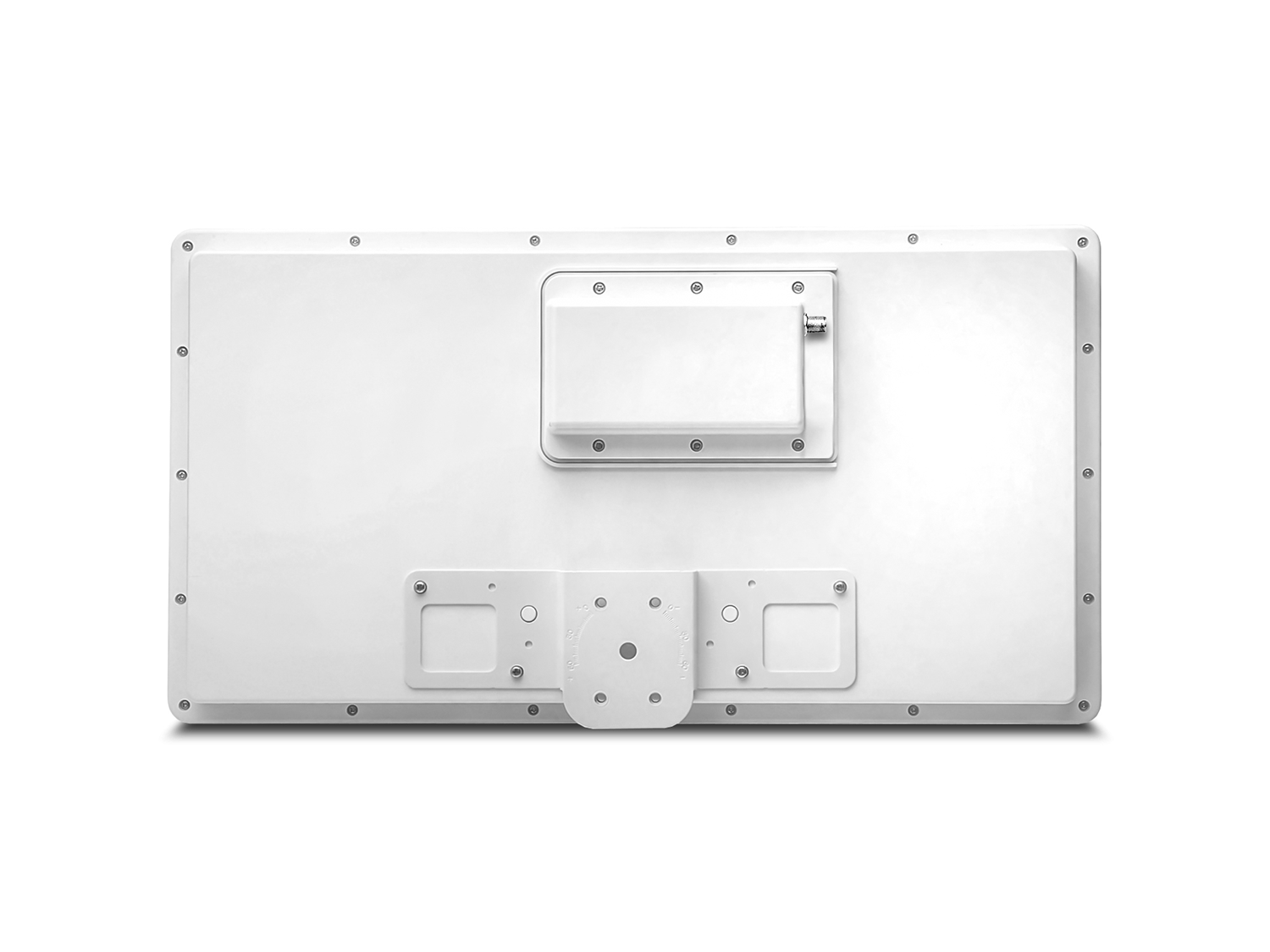

Selfsat H22dCSS+ Unicable 2 Antenne 24 Teilnehmer

Produktinformationen

Selfsat H22dCSS+ Unicable 2 Antenne 24 Teilnehmer


  • Selfsat H22dCSS+ mit einem Unicable 2 LNB (SCR-LNB kompatibel zu  EN50494 / EN50607)
  • 1 SCR 2 Ausgang für bis zu 24 JESS taugliche Geräte
  • 8 SCR Frequenzen sind abwärtskompatibel zu EN50494
  • Vereinfacht die Montage komplexer Verteilungen im Haus - dadurch Einsparung an Material- und Arbeitskosten.
  • Modernes, Flaches Design
  • Alle Halterungsvarianten im Lieferumfang

Hinweis zur Ausrichtung: Die Antenne reagiert bei Benutzung eines Satellitenmessgerätes wie eine konventionelle Satantenne ( Single LNB). Es ist kein spezielles Messgerät zum Ausrichten der Antenne nötig.


Unicable (SCR) Frequenzen:

  • CH01: 1210 MHz
  • CH02: 1420 MHz
  • CH03: 1680 MHz
  • CH04: 2040 MHz
  • CH05: 1005 MHz
  • CH06: 1050 MHz
  • CH07: 1095 MHz
  • CH08: 1140 MHz
  • CH09: 1260 MHz
  • CH10: 1305 MHz
  • CH11: 1350 MHz
  • CH12: 1475 MHz
  • CH13: 1520 MHz
  • CH14: 1565 MHz
  • CH15: 1610 MHz
  • CH16: 1725 MHz
  • CH17: 1770 MHz
  • CH18: 1815 MHz
  • CH19: 1860 MHz
  • CH20: 1905 MHz
  • CH21: 1950 MHz
  • CH22: 1995 MHz
  • CH23: 2085 MHz
  • CH24: 2130 MHz

Technische Daten (Allgemein):

  • Polarisation: Vertikal & Horizontal
  • Antennengewinn: 34.5dBi (bei 12.7GHz)
  • Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz
  • LO Frequenz: 9.75 GHz / 10.6 GHz
  • LO Abweichung: ± 1 MHz (bei 25°C)
  • LO Stabillität: ± 3 MHz (bei -40 ~ 60°C)
  • LO Phasenrauschen:
  • 60 dBc/Hz (Max.) (bei 1 kHz)
  • 75 dBc/Hz (Max.) (bei 10 kHz)
  • 100 dBc/Hz (Max.) (bei 100 kHz)
  • Rauschmaß: 0,8 dB (Typ.)
  • Kreuzpolarisation Isolation: 20 dB (Min.)
  • P 1dB: 0 dBm (Min.)
  • Ausgabe VSWR: 2.0 : 1 (Max.)
  • Stromaufnahme: 250 mA (bei 13V) (Max.)
  • Ausgang Anschluss: 75Ω F typ
  • Betriebstemperatur: -40°C ~ +60°C
  • Größe (B x T x H): 566 x 300 x 65mm
  • Gewicht: 7.0kg

Technische Daten (SatCR - Ausgang):

  • Konversionsgewinn außerhalb der AGC: 60dB (Min.)
  • Gewinn Variation: 7.5dB P -P (Max.)
  • IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm
  • Kontrolsignal: CENELEC EN-50494 bzw.  EN50607

Im Lieferumfang enthalten:

  • SELFSAT H22dCSS+ Unicable 2 Satellitenantenne
  • Unicable 2 LNB für bis zu 24 Teilnehmer
  • Masthalterung mit Befestigungsschelle
  • Wandhalterung
  • Fensterhalterung
  • Standfuß
  • Aufbauanleitung
  • Schraubensatz
  • Werkzeug
