Technisat GIGATENNE 850 Astra / Hotbird rot

Produktinformationen

Technisat GIGATENNE 850 Astra / Hotbird ziegelrot

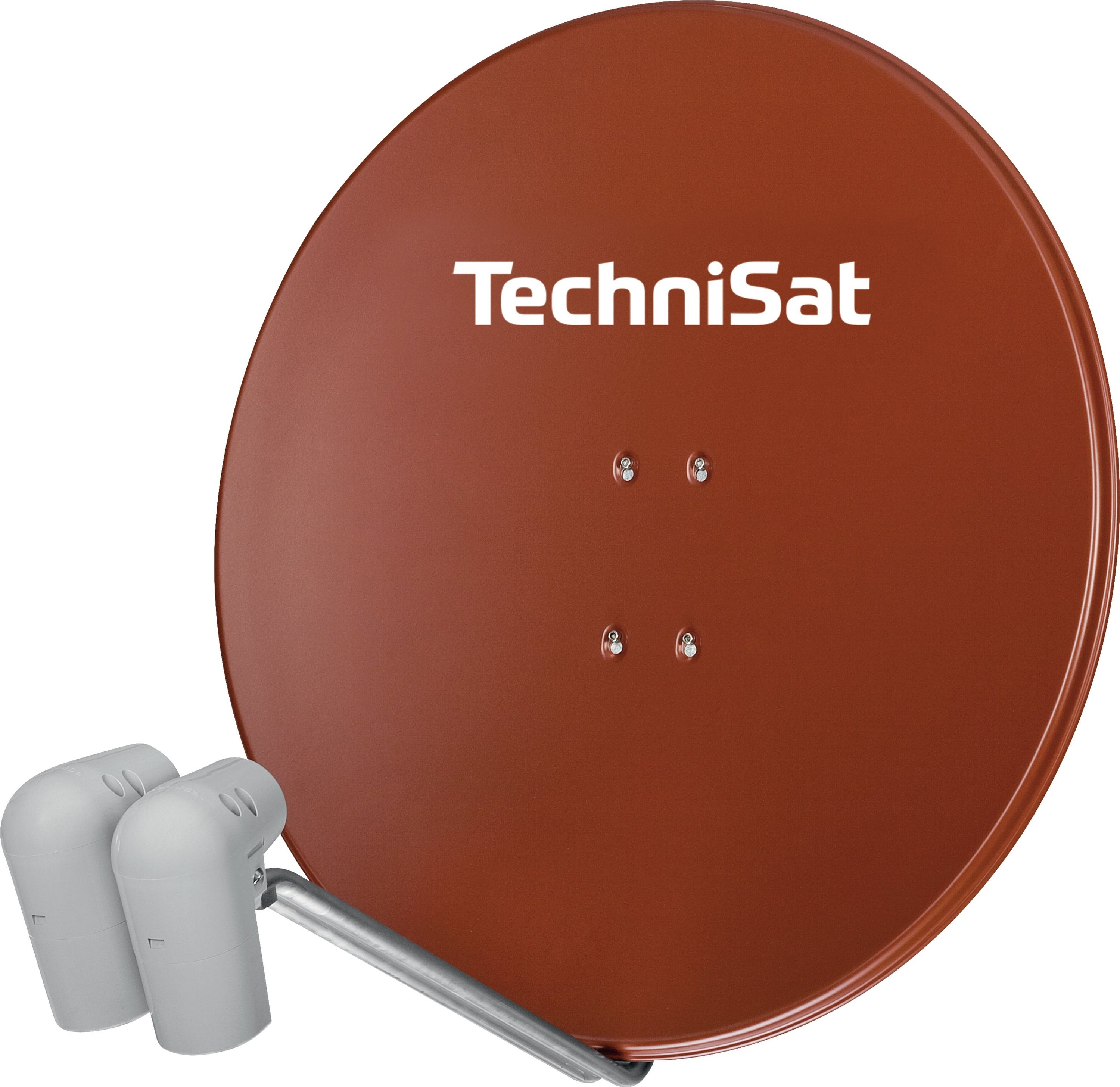

Die GIGATENNE 850 besteht aus dem 85 cm großen Hochleistungs-DigitalSat-Antenne SATMAN 850 Plus, 2 UNYSAT Universal-Quattro-LNBs und einer AZ/EL-Halterung mit Multifeed-Erweiterung zum gleichzeitigen Empfang der Satellitensysteme ASTRA 19,2° Ost und Eutelsat Hotbird 13° Ost.


Zum Anschluss von Endgeräten (Sat-Receiver, TV Geräte mit integriertem Receiver) ist ein Multischalter erforderlich, wir empfehlen hierzu das Multischalter-System GigaSwitch 9/8, Spaun SMS 9807, Kathrein 2908 usw.


Multischalter 9xX (beim Einsatz von Quattro-LNBs zwingend erforderlich)


Da an jedem Ausgang des UNYSAT-Universal-Quattro-LNB nur ein Sat-Block anliegt (und nicht das gesamte Frequenzspektrum), ist zur Verteilung der Signale an die jeweiligen Teilnehmer ein Multischalter-System (nicht im Lieferumfang enthalten) erforderlich. Dieses System übernimmt dann die Schaltung zwischen den einzelnen Sat-Blöcken, so dass an den Ausgängen des Multischalters für jeden Teilnehmer die gesamte Frequenzbreite des Sat-Empfangs zur Verfügung steht. Empfangsgeräte können also auf direktem Wege nicht an den Quattro-LNB angeschlossen werden.


Technische Daten:

  • Nennmaß: 0,85 m
  • F/D: 0,67
  • G/T: 17,2 db/K
  • Gewinn: 38,2 dB ; bei 11,3GHz
  • Offsetwinkel: 21 °
  • Feedaufnahme: Multifeed
  • Material: Aluminium
  • Materialstärke: 1,6 mm
  • Beschichtung: beidseitig pulverbeschichtet

Eingangsfrequenzbereich:

  • Unterer Frequenzbereich: 10,7 - 11,7 GHz
  • Oberer Frequenzbereich: 11,7 - 12,75 GHz

Ausgangsfrequenzbereich:

  • Unterer Frequenzbereich: 950 - 1950 MHz
  • Oberer Frequenzbereich: 1100 - 2150 MHz

LOF:

  • Unterer Frequenzbereich: 9,75 GHz ± 3MHz
  • Oberer Frequenzbereich: 10,6 GHz ± 3MHz

Rauschmaß:

  • Unterer Frequenzbereich: 0,6 dB max.
  • Oberer Frequenzbereich: 0,6 dB max.

Stromversorgung:

  • Spannungsversorgung vertikal: 11,5 - 14,5 V
  • Spannungsversorgung horizontal: 16 - 19 V

Lieferumfang:

  • DigitalSat-Antenne SATMAN 850 Plus
  • AZ/EL-Halterung
  • 2x Unysat LNB im Wetterschutzgehäuse
  • Schrauben
  • Werkzeug
  • Montageanleitung
